Som en pålitlig leverantör av ultraljudsflödesmätare med kläm på, förstår jag vikten av att exakt justera parametrarna för dessa enheter för att säkerställa optimal prestanda. I det här blogginlägget kommer jag att dela med mig av några insikter om hur man kan justera parametrarna för en ultraljudsflödesmätare på ett effektivt sätt.
Förstå grunderna för ultraljudsflödesmätare som sitter fast
Clamp-on ultraljudsflödesmätare är icke-inträngande enheter som mäter flödet av vätskor i ett rör utan behov av direkt kontakt med vätskan. De fungerar genom att skicka ultraljudssignaler genom rörväggen och mäta den tid det tar för signalerna att färdas uppströms och nedströms. Skillnaden i restid används för att beräkna vätskans flödeshastighet.
Nyckelparametrar att justera
1. Rörparametrar
- Rörmaterial: Olika rörmaterial har olika akustiska egenskaper, vilket kan påverka överföringen av ultraljudssignaler. Du måste mata in rörmaterialet (som stål, PVC eller koppar) korrekt i flödesmätaren. Denna information hjälper mätaren att kompensera för signaldämpningen och förändringar i gångtiden som orsakas av rörmaterialet.
- Rördiameter: Rörets diameter är en avgörande parameter. En felaktig inställning av rördiametern kan leda till betydande fel i flödesmätningen. Mät rördiametern exakt med lämpliga verktyg och ange värdet i flödesmätarens inställningar.
- Rörets väggtjocklek: Tjockleken på rörväggen påverkar också ultraljudssignalen. Tjockare väggar kan orsaka mer signaldämpning. Mät väggtjockleken noggrant och mata in den i flödesmätaren för att säkerställa noggrann mätning.
2. Vätskeparametrar
- Vätsketyp: Olika vätskor har olika akustiska egenskaper. Till exempel har vatten och olja olika ljudhastigheter. Du måste välja rätt vätsketyp i flödesmätarinställningarna. Om vätskan är en blandning eller har specifika egenskaper kan du behöva hänvisa till vätskans akustiska data för att göra lämpliga justeringar.
- Vätsketemperatur: Vätskans temperatur påverkar dess densitet och ljudhastighet. De flesta ultraljudsflödesmätare med klämning låter dig mata in vätsketemperaturen. Genom att göra det kan mätaren kompensera för de temperaturinducerade förändringarna i ljudhastigheten och ge mer exakta flödesmätningar.
3. Sensorinstallationsparametrar
- Sensoravstånd: Avståndet mellan de två ultraljudssensorerna är kritiskt. Det korrekta sensoravståndet bestäms av rördiametern och installationsmetoden. Följ tillverkarens riktlinjer för att säkerställa att sensorerna är installerade på rätt avstånd. Felaktigt sensoravstånd kan leda till felaktiga mätningar eller till och med signalförlust.
- Sensor monteringsvinkel: Givarna ska monteras i rätt vinkel på röret. Vanligtvis installeras sensorerna i en specifik konfiguration (som V-metod eller Z-metod) beroende på rördiametern och vätskeförhållandena. Se till att sensorerna är rätt inriktade för att säkerställa optimal signalöverföring och mottagning.
Justeringssteg
Steg 1: Inledande installation
- Slå på ultraljudsflödesmätaren och låt den initialiseras.
- Ange rörparametrarna (material, diameter, väggtjocklek) och vätskeparametrar (typ, temperatur) i mätarens meny. Du kan vanligtvis komma åt menyn via mätarens knappsats eller ett anslutet mjukvarugränssnitt.
Steg 2: Sensorinstallation
- Rengör ytan på röret där sensorerna ska monteras för att säkerställa god akustisk koppling.
- Applicera ett lämpligt kopplingsmedel (som ultraljudsgel) på sensorytorna.
- Montera sensorerna på röret enligt rekommenderat avstånd och vinkel. Använd monteringsfästena eller klämmorna som medföljer flödesmätaren för att säkra sensorerna på plats.
Steg 3: Signaloptimering
- Efter installation av sensorerna, kontrollera signalstyrkan och kvaliteten på flödesmätarens display. Om signalen är svag eller instabil kan du behöva justera sensorns position, vinkel eller kopplingsmedlet.
- Vissa flödesmätare har en signaloptimeringsfunktion som automatiskt kan justera sensorinställningarna för att förbättra signalkvaliteten. Följ instruktionerna i bruksanvisningen för att använda denna funktion.
Steg 4: Kalibrering
- När signalen är stabil, utför en kalibrering av flödesmätaren. Kalibrering innebär att mätarens avläsningar jämförs med ett känt flöde. Du kan använda en kalibrerad flödesmätare eller en flödeskalibreringsrigg för att utföra kalibreringen.
- De flesta flödesmätare låter dig ange kalibreringsfaktorerna i mätarens inställningar för att korrigera eventuella mätfel.
Felsökning och finjustering
- Om flödesmätaren inte ger korrekta avläsningar, kontrollera följande:
- Sensorinstallation: Se till att sensorerna är korrekt monterade och inriktade. Kontrollera om det finns lösa anslutningar eller skador på sensorerna.
- Rörförhållanden: Kontrollera om det finns några hinder, böjar eller förändringar i rördiametern nära sensorinstallationsplatsen. Dessa faktorer kan påverka flödesprofilen och noggrannheten i mätningen.
- Signalstörningar: Leta efter eventuella källor till elektromagnetisk störning nära flödesmätaren. Flytta mätaren eller sensorerna bort från störningskällor, såsom motorer eller kraftledningar.
Våra produkterbjudanden

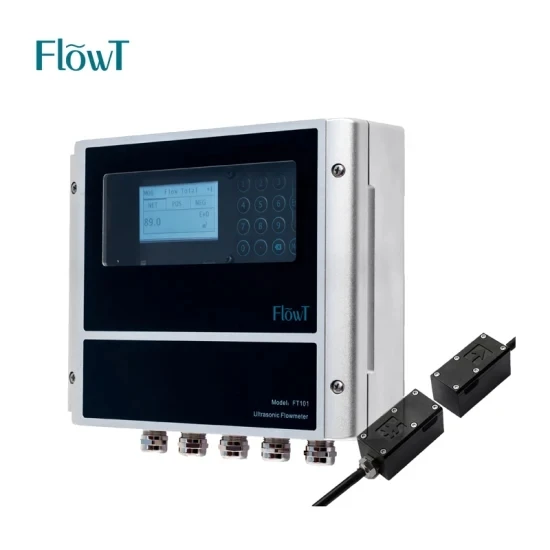

Vi erbjuder ett brett utbud av ultraljudsflödesmätare för att möta olika applikationskrav. Till exempel vårFLOWT OEM DN25-DN1200mm Kina väggmonterad ultraljudsvattenflödesmätare Pris, ultraljudsflödesmätareär lämplig för mätning av vattenflöde i olika industriella och kommersiella tillämpningar. Den har hög noggrannhet, enkel installation och pålitlig prestanda.
En annan produkt är vårVatten ultraljudsflödesmätare DN25~DN5000, som är designad för rör med stor diameter och högflödesapplikationer. Den ger noggrann och stabil flödesmätning även i tuffa miljöer.
Det har vi ocksåIcke påträngande flödesmätarealternativ som erbjuder icke-invasiv installation och enkelt underhåll. Dessa flödesmätare är idealiska för applikationer där direktkontakt med vätskan inte är möjlig eller önskvärd.
Kontakta oss för köp och konsultation
Om du är intresserad av våra klämmande ultraljudsflödesmätare eller behöver mer information om parameterjustering och produktval, är du välkommen att kontakta oss. Våra erfarna sälj- och tekniska supportteam är redo att hjälpa dig med dina specifika behov. Vi kan tillhandahålla detaljerade produktspecifikationer, prissättning och installationsvägledning för att hjälpa dig att fatta rätt beslut.
