Flowt Automation Equipment (Shenzhen) Co., Ltd.: Din pålitliga tillverkare av ultraljudsmätare!
Vårt företag är etablerat av flödesmätare med mer än 20 års erfarenhet av flödesmätning och flödesstandarder. Vi är pionjärer inom ultraljudsflödesmätningsindustrin och har många års erfarenhet värdefull för våra kunder. Dessutom är vi innovativa och i framkant av ultraljudsteknologi med vissa revolutionära mätningstekniker som introduceras som kommer att ge mycket hög precision och verklig realtidsmätning.
Varför välja oss
Ledningstjänst
Vi är engagerade i att ständigt innovera våra produkter för att ge utländska kunder ett stort antal höga - kvalitetsprodukter för att överstiga kundtillfredsställelse. Vi kan också tillhandahålla anpassade tjänster enligt kundernas krav som storlek, färg, utseende etc. Vi kan tillhandahålla det mest gynnsamma priset och höga - kvalitetsprodukter.
Garanterad kvalitet
Vi har kontinuerligt forskat och innoverat för att tillgodose behoven hos olika kunder. Samtidigt följer vi alltid strikt kvalitetskontroll för att säkerställa att kvaliteten på varje produkt uppfyller internationella standarder.
Breda säljländer
Våra produkter har exporterats till mer än 40 länder, såsom Ryssland, Australien, USA, Storbritannien, Tyskland, Ukraina, Iran, Rumänien, Ungern, Mexiko, Brasilien, Chile, Kanada, Spanien, Colombia, etc. Vi har agenter i USA, Australien, Singapore, Kuwait, Ryssland.
Olika typer av produkter
Våra produkter inkluderar ett brett utbud av flödesmätare som ultraljudsflödesmätare, elektromagnetisk flödesmätare, virvelflödesmätare, termisk massflödesmätare, turbinflödesmätare, flödesmätare, växelflödesmätare, totalizer flödesmätare och så vidare.

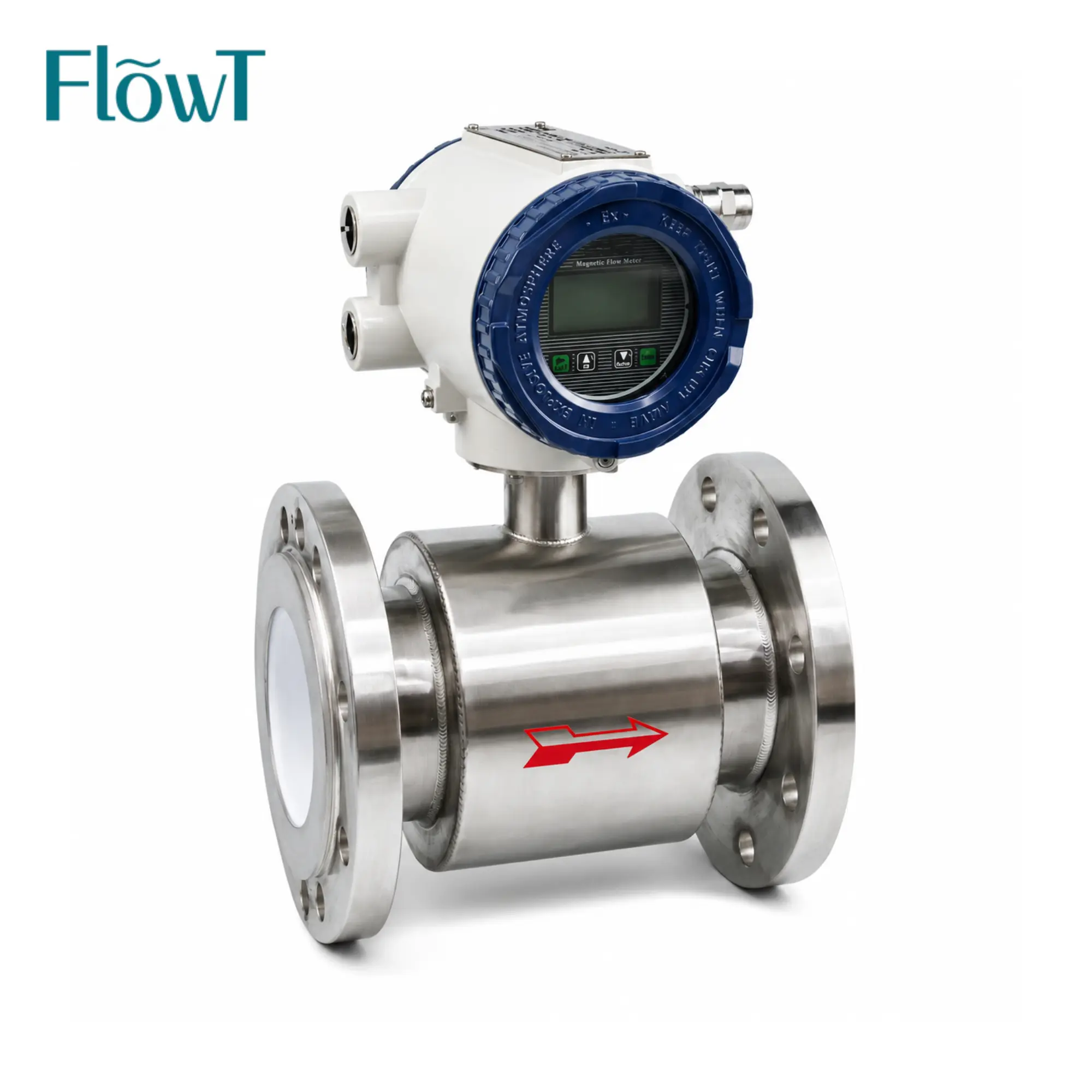

Elektromagnetiska flödesmätare elektriska mätare för avloppsvatten
Elektromagnetiska flödesmätare är en effektiv elektrisk mätare för övervakning av avloppsbehandlingsrörledningar. De arbetar genom att använda Faradays lag om elektromagnetisk induktion för att mäta flödet av vätska inuti rörledningen.
RS485 Utgångssignal Vattennivåmätare Ultraljudsdjupmätningstanksensor för fasta ämnen
Utgångssignal Vattennivån Mätare Ultraljudsdjupmätningstanknivå Sensor är en pålitlig och exakt anordning som kan hjälpa till att mäta nivån på vätskor och fasta ämnen effektivt.
Rostfritt stål flödesmätare bevattning vatten elektromagnetisk flödesmätare
Rimligt urval av installationsplats; Undvik stark kraftutrustning, högfrekvensutrustning, stark strömbrytare; Undvik påverkan av hög temperaturvärmekälla och strålningskälla för att undvika våldsamma chockplatser och stark korrosionsmiljö.
Mag Meter Flow Meter For Water Inline Type Flang Connection
MAG METER -flödesmätare för vatteninflänsanslutning Förbättrad prestanda och funktion hög anti - Bullerprestanda. Tillhandahålla användare en valfri hög anti - brusteknologifunktion. Hög noggrannhet, snabbt svar och anti - störningsförmåga.
Mag Meter för flytande insättningsflödesmätare med hög noggrannhet Lätt att installera
MAG -mätare för flytande insättning av hög noggrannhet Flödesmätare Lätt att installera DF400 serien är den smarta elektromagnetiska flödesmätaren, DF402 är inline -typen och DF404 är den avlägsna typen. DF400 -serien är lämplig för det ledande mediet vars konduktivitet är mer än 5μs/cm
Magnetflödesmätare för vattenmätning med kalibrering
Magnetflödesmätare för vattenmätning med kalibrering Arbetsprincipen för den elektromagnetiska flödesmätaren är baserad på Faradays lag om elektromagnetisk induktion. De två elektromagnetiska spolarna i övre och nedre ändar i den högra figuren genererar ett konstant eller växlande magnetfält
Elektromagnetiskt vattenflödesmätare för mätning av flödeskapavitiva
Elektromagnetiskt vattenflödesmätare för mätning av flödeskapacitiv DF400 serie är lämplig för det ledande mediet vars konduktivitet är mer än 5μs/cm, allmänt tillämpning i allmänt tillämpning inom oljeindustrin, vattenbehandling, jordbruk, byggande automatisering för lufttillstånd
Insättningstyp magflödesmätare
GF400 Insertion Elektromagnetisk flödesmätare består av infogningselektromagnetisk sensor och elektromagnetisk flödesomvandlare, som används för att mäta den ledande vätskan som elektrisk ledningsförmåga är större än 5 USA/cm, den används för att mäta vattnet, avlopp, syra, alkali och annat medium.
Flänselektromagnetisk flödesmätare med 316 rostfritt stål
Grundinformation. Mätning av media vätska mätprincip elektriska principer certifiering ce, ROHS, EMC flödesområde 0,32-6,3 m 3 timmar utgångssignalpulsanslutning sätt fläns Arbetstemperatur -20-160ºC skyddsklass IP65 Material rostfritt stål 1CR18NI9TI, 316L (sanitär) arbetstryck.
Vad är elektromagnetiska flödesmätare
Elektromagnetiska flödesmätare (eller magmetrar) är en typ av hastighet eller volymetrisk flödesmätare som fungerar enligt Faradays lag om elektromagnetisk induktion - som säger att en spänning kommer att induceras när en ledare rör sig genom ett magnetfält. Magmetrar kan endast upptäcka flödeshastigheten för ledande vätskor. Tidiga magmeterkonstruktioner krävde en lägsta fluidisk konduktivitet på 1 - 5 Microsiemens per centimeter för deras drift. De nyare mönster har minskat detta krav ett hundra gånger till mellan 0,05 och 0,1. En elektromagnetisk flödesmätare består av ett icke-magnetiskt rör som är fodrat med ett isolerande material.
Fördelar med elektromagnetiska flödesmätare
Enkel sensorisk struktur
Den elektromagnetiska flödesmätaren förbrukar låga mängder energi. Mätaren har inga rörliga fragment i mätröret. Det har inte heller några justeringsdelar som hindrar flödet av vätskorna som flyter genom den. Dessutom går inget tryck förlorat när vätskeflödet genom enheten.
Noggrannhet
Den elektromagnetiska flödesmätaranordningen mäter den suspenderade vätskan - Solid Two - fasflöde, sluttande medium och korrosiva mediumflöden - noggrannheten i dessa mätningar tillskriver frånvaron av obstruktiva flödeskomponenter inuti de mätande berörarna. De flödande vätskorna kommer i kontakt med bara mätrörets foder och elektroden.
Volym
Enheten är en volymetrisk mätanordning. Under mätprocessen påverkas inte enheten av det uppmätta mediets densitet, viskositet och temperatur inom ett specifikt elektriskt konduktivitetsområde. När gadgeten har kalibrerats av vatten bestämmer andra ledande vätskor flödeshastigheter.
Hur fungerar den elektromagnetiska flödesmätaren
En elektromagnetisk flödesmätare är ett slags instrument som mäter volymflödeshastigheten för den ledande vätskan baserat på principen om Faradays lag om elektromagnetisk induktion. För närvarande appliceras den magnetiska flödesmätaren med en stor diameter mestadels på vattendränering och tillförselsteknik, medan den magnetiska flödesmätaren med en medium och liten - storlek diameter vanligtvis appliceras på vätskorna, som är svåra att mäta eller har höga krav, såsom vätska - fast vätska. Based on the characteristics, the magnetic flow meter is widely used to monitor and control the paper pulp liquid and black liquid from the paper-making industry, ore pulp from the non-ferrous metallurgical industry, coal slurry from the coal preparation plant, highly-corrosive liquid from the chemical industry, and cooling water of the blast-furnace Tuyere från stålindustrin och hydraulisk hantering av rörledningen kol med långt intervall. Den magnetiska flödesmätaren med en liten eller mikrokaliber appliceras vanligtvis på de platser med hygienkrav, såsom den medicinska industrin, livsmedelsindustrin, bioingenjörsindustrin etc.
Den magnetiska flödesmätaren genomför flödesmätning enligt Faradays lag om elektromagnetisk induktion. Med ett stort mätbart flödesområde upprätthåller förhållandet mellan den maximala flödeshastigheten och minsta flödeshastighet över 20: 1. MAG -flödesmätaren är lämplig för ett brett spektrum av industrirörsdiameter, och det maximala kan nå upp till 3 m. Utgångssignalen och det uppmätta flödet är linjärt och den magnetiska flödesmätaren har hög mätprecision. Det kan effektivt mäta flödeshastigheten för vätskor med en konduktivitet mer än 5μs/cm, såsom syralösning, alkalisk lösning, saltlösning, vatten, avloppsvatten, frätande vätska, lera, malmmassa och pappersmassa. Ändå kan den elektromagnetiska flödesmätaren inte användas för att mäta flödet av gaser, ånga och renat vatten.
När ledaren rör sig vid skärning av den magnetiska kraftlinjen på magnetfältet kommer den inducerade elektromotivkraften att genereras i ledaren. Värdet på den inducerade elektromotivkraften står i direkt proportion till den giltiga längden på ledaren på magnetfältet och hastigheten på ledaren som rör sig vertikalt till magnetfältets riktning. På samma sätt, när den ledande vätskan rör sig vertikalt på magnetfältet, och vid en tangentriktning för den magnetiska kraftlinjen, kommer den inducerade elektromotoriska kraften att genereras på elektroden på två sidor av röret. Riktningen för den inducerade elektromotivkraften bestäms av höger - handregel, och värdet på den inducerade elektromotivkraften kan ges av följande formel.
Hur man väljer en höger elektromagnetisk flödesmätare för din applikation
Konduktivitet är viktig:Elektromagnetiska flödesmätare är idealiska för att mäta elektriskt ledande vätskor såsom vatten, avloppsvatten, syror, alkalier, uppslamningar och mer. Se till att vätskan har en lägsta konduktivitet på 10 μs/cm. Kom ihåg att de inte är lämpliga för att mäta kolväten och gaser.
Överväg processparametrar:Ta hänsyn till arbetstemperaturen, trycket och hastigheten för din applikation. Temperaturen bestämmer lämpligt fodermaterial, som ger isolering och motstånd mot korrosion och nötning. Olika lineralternativ finns tillgängliga såsom hårt gummi och PTFE, baserat på temperaturbetyg. Ange också flödeshastigheten och hastigheten för exakt storlek.
Bestäm utgångskrav:Bestäm vilken typ av utgång du behöver från flödesmätaren. Det vanligaste alternativet är en 4-20 MA-analog strömproduktion för industriellt bruk. För volymmätning är pulsutgången lämplig och den kan omvandlas till standardtekniska enheter. Andra utgångsalternativ inkluderar RS-485, RS-232, GSM och GPRS, beroende på kommunikationsbehov.
Strömförsörjningsöverväganden:Kontrollera om elkraften är tillgänglig på installationsplatsen. Om inte, kan batteri - -drivna flödesmätare vara ett lämpligt alternativ för fjärrplatser. Batteriets livslängd sträcker sig vanligtvis från 5 till 10 år. Välj annars mellan 24 V DC eller 230 V AC -strömförsörjning baserat på dina applikationskrav.
Balanskostnad och prestanda:Tänk på både kostnads- och prestandefaktorer. Leta efter flödesmätare som erbjuder god noggrannhet, tillförlitlighet och minimalt underhåll. Elektromagnetiska flödesmätare har inga rörliga delar, vilket säkerställer livslängd och exakta mätningar. De rekommenderas särskilt för applikationer som kräver hög noggrannhet.
Installera en elektromagnetisk flödesmätare
Den magnetiska flödesmätaren måste alltid vara full av vätska. Därför är den föredragna platsen för magmetrar i vertikala flödeslinjer uppåt. Installation i horisontella linjer är acceptabelt om rörsektionen är vid en låg punkt och om elektroderna inte är högst upp i röret. Detta förhindrar att luft kommer i kontakt med elektroderna. När processvätskan är en uppslamning och magmetern är installerad vid en låg punkt, bör den tas bort under långa perioder av avstängning, så att fasta ämnen inte kommer att lösa sig och belägga internerna.
Om det är viktigt att tömma magmetern regelbundet, bör den förses med ett tomt tub nollalternativ. När detta alternativ är aktiverat kommer sändarens utgång att klämmas fast till noll. Detektering av tomma rörförhållanden är genom kretsar anslutna till extra uppsättningar elektroder i flödesröret. Den tomma rörets nollfunktion kan också aktiveras med en extern kontakt, till exempel en pumpstatuskontakt.
Magmetrar kräver fem diametrar av rakt rör uppströms och två diametrar nedströms för att bibehålla sin noggrannhet och minimera foderslitage. Linjeskydd är tillgängliga för att skydda fodernas framkant från slipande effekter av processvätskor. Om magmetern är installerad i ett horisontellt rör som överstiger 30 ft i längd, bör röret stöds på båda sidor av mätaren.
Den magnetiska flödesmätaren måste vara elektriskt jordad till processvätskan. Detta beror på att magmetern är en del av stigen för alla strayström som reser nerför rörledningen eller genom processvätskan. Bindning, genom att jordning av mätaren i båda ändarna till processvätskan, ger en kortslutning för stray -strömmar och dirigerar dem runt flödet i stället för genom den. Om systemet inte är ordentligt jordat kan dessa strömmar skapa en nollskift i den magnetiska flödesmätarutgången.
Elektrisk bindning till processvätskan kan uppnås med metallbanden. Dessa remmar ansluter varje ände av flödesröret till de angränsande rörledningsflänsarna, som i sin tur är i kontakt med processvätskan. Remmar används när rörledningen är elektriskt ledande. När röret är icke - ledande eller fodrade används jordningsringar. Jordringen är som en öppningsplatta med en borrning som är lika med den nominella storleken (inre diameter) på flödesröret. Det är installerat mellan flänsarna i flödesröret och angränsande processrör på uppströms och nedströmssidor. Flödesröret är bundet till processvätskan genom att vara ansluten till de metalliska jordningsringarna och är jordad genom att vara kopplad till en god ledare, till exempel ett kallt vattenrör.
Magnetiska flödesmätare används i vattenreningsverk för att mäta behandlat och obehandlat avlopp, bearbetning av vatten, vatten och kemikalier.
Vatten- och avloppsvattenapplikationer inkluderar vårdnad och överföring av vätskor i huvudröret mellan vatten/avloppsvattenområden.
Ansökningar inom gruv- och mineralbearbetningsindustrin inkluderar processvatten- och processuppslamningsströmmar och tunga medieströmmar.
För användning av användningen, vatten/avloppsindustrin, kemisk, mat och dryck, olja och gas (även om inte för olje- och gasvätskor utan till stöd för processerna), kraft, massa och papper, metaller och gruvdrift och farmaceutiska.
Magnetiska vattenflödesmätare applikationer
Elektromagnetisk vattenflödesmätare kan användas för att mäta volymflödet av ledande vätska i en stängd rörledning. Det tillämpas allmänt i flödesmätningen och kontrollen inom områdena kemisk och petroleumsindustri, metallurgi, vatten och avloppsvatten, jordbruk och bevattning, pappersframställning, mat- och dryckesindustri och läkemedelsindustri.
Förutsättningen för att använda magnetiskt vattenflödesmätare är att den uppmätta vätskan måste vara ledande. Vätskans konduktivitet kan inte vara lägre än tröskeln, den nedre gränsen. Om konduktiviteten är lägre än tröskeln kommer det att orsaka mätfel tills det inte kan användas.
Det kan mätas även om värdet överskrider tröskeln och indikationsfelet inte förändras mycket. Tröskelvärdet för allmän elektromagnetisk flödesmätare är mellan 10-4- (5 × 10-6) s/cm, beroende på modellen. Det beror också på längden på flödesignallinjen mellan sensorn och omvandlaren och dess distribuerade kapacitans. Produktmanualen föreskriver vanligtvis signallinjens längd som motsvarar konduktiviteten.
Magnetiskt vattenflödesmätare för att mäta avloppsvatten
Avloppsbehandlingsprocessen är främst genom biologisk oxidation, flockning, nederbörd och andra processer för att uppnå syftet med avloppsrening. I varje steg behövs en viss mätare för att mäta.
I avloppsindustrin, enligt egenskaperna hos korrosiviteten, slipning, temperatur och kondensation av det testade ämnet och prittoleransen. Olika foder- och elektrodmaterial bör väljas.
I avloppsbehandlingsprocessen är det nödvändigt att konfigurera motsvarande detekteringsinstrument enligt processkraven för att bilda ett pålitligt kontrollsystem.
Magnetiskt vattenflödesmätare för att mäta industriellt vatten
Konduktiviteten hos industriellt vatten och dess vattenlösning är större än 10-4S/cm. Konduktiviteten hos syra, alkali och saltlösning är mellan 10-4-10-1 och cm, så det finns inga problem att användas. Låg destillerat vatten är 10-5S/cm och det finns inga problem.
Den elektromagnetiska flödesmätaren kan inte mäta vätskor med mycket låg konduktivitet. Såsom petroleumprodukter och organiska lösningsmedel. Det går inte att mäta gas, ånga och vätskor som innehåller fler och större bubblor.
Varför vi använder elektromagnetisk flödesmätare för att mäta avloppsvatten
Volymetrisk flödesmätning påverkas inte av temperatur och viskositet
Magnetisk flödesmätare används huvudsakligen för att mäta volymflödet av ledande vätska eller uppslamning i stängd rörledning, inklusive stark frätande vätska såsom syra, alkali och salt. Det är ett volymflödesmätinstrument. Under mätprocessen påverkas det inte av temperaturen, viskositeten och densiteten för det uppmätta mediet (i ett visst intervall). Därför kan magmetern användas för att mäta flödeshastigheten för andra ledande vätskor först efter att ha kalibrerats med vatten.
Smutsiga vätskor eller uppslamningsvätskor kan mätas
Magneitc -flödesmätaren kan mäta flödeshastigheten för de smutsiga vätskorna, det frätande mediet och den suspenderade vätskan - solid två - fasflöde. Detta beror på att det inte finns någon obstruktiv flödeskomponent inuti mätröret. Endast mätrörsfodret och elektroderna är i kontakt med den vätska som ska mätas, och materialet kan väljas enligt vätskan som ska mätas. Till exempel kan PTFE- eller PFA -foder användas för att mäta frätande media såsom olika syror, alkalier och salter. Gummifoder kan användas för att mäta vätskor med partiklar eller uppslamning, eller cement eller pappersmassa, eftersom gummifoder är relativ slitbeständig.
Inga rörliga delar och enkel konstruktion
Sensorn för den magnetiska flödesmätaren har en enkel struktur, och det finns inga rörliga delar i mätröret, och det finns ingen strypande del som hindrar vätskeflödet. Därför, när vätskan passerar genom flödesmätaren, orsakar den inte någon ytterligare tryckförlust och är en av flödesmätarna med låg energiförbrukning i flödesmätaren.
Stort avslag
Utgången från den magnetiska flödesmätaren är endast proportionell mot medelflödeshastigheten för de uppmätta vätskorna och är oberoende av flödetillståndet (laminärt eller turbulent flöde) under en symmetrisk fördelning. Därför har den elektromagnetiska flödesmätaren ett extremt brett mätområde, och dess mätområde kan nå 100: 1, och vissa når till och med ett löpande flödesområde på 1000: 1.
Stor storlek tillgänglig
Industriella elektromagnetiska flödesmätare har ett brett spektrum av diametrar från DN10 upp till DN2000, och det finns befintliga flödeskalibreringsanordningar med en diameter på DN3000 i Kina, som lägger en grund för applicering och utveckling av elektromagnetiska flödesmätare.
Framåt och omvänd flödesmätning
Den elektromagnetiska flödesmätaren har ingen mekanisk tröghet och är känslig för reaktionen. Den kan mäta den omedelbara pulserande flödeshastigheten och också mäta flödet i både positiva och negativa riktningar.
Flödesmätaren bör installeras i ett läge där mätledningen kan fyllas med vätska när som helst för att förhindra illusionen att pekaren inte är på noll eftersom det inte finns någon vätska i mätledningen. Det är monterat vertikalt, vilket reducerar fel orsakade av luftbubblor skapade av vätska som strömmar över elektroderna. Om de placeras horisontellt måste de två elektroderna på flödesmätaren hållas på samma nivå för att förhindra avlagringar eller luft överst på röret från att isolera det.
Vid behov kan rörledningen tömmas och den byggda - i tom rördetekteringskrets kommer att stoppa ackumuleringen och flödet av signalutgången.
För vätskan som flyter i rörledningen med anodskydd bör följande punkter vara uppmärksamma vid vid installationen av den elektromagnetiska flödesmätaren: För att jordens vätskebrunn bör en jordningsring användas; När sensorn är ansluten till rörledningen ska den isolerande hylsan på flänsen och skruven användas. Det bör finnas isolerande kuddar däremellan.
När den elektromagnetiska flödesmätaren är installerad på ett jordat metallrör, uppnås systempotentialbalansen genom jordningsterminalen på den elektromagnetiska flödesmätaren, det vill säga kopparkärntråden med ett kors - sektionsarea på inte mindre än 6mm2 är ansluten till jordningsterminalen; När den elektromagnetiska flödesmätaren är ansluten till jordningsterminalen när den installeras på ett obegränsat metallrör, är de två flänsarna anslutna till rörflänsen och jordade genom en kopparkärntråd med ett kors - sektionsarea på minst 6mm2; Sändare eller sensorförskjutningslådan är ansluten till markterminalen för att uppnå systempotentialbalans; När den elektromagnetiska flödesmätaren är installerad på ett plaströr eller ett rör med ett isolerande foder, uppnås den potentiella balansen i systemet genom att lägga till en jordningsring, som är ansluten till jordningsterminalen genom en koppartråd med ett kors - sektionsområde på minst 6mm.
Den elektromagnetiska flödesändaren bör installeras på en torr och ventilerad plats inomhus, undvika att installeras på en plats där omgivningstemperaturen är för hög och inte bör utsättas för stark vibration. Försök att undvika att använda stark magnetfältutrustning, till exempel stora motorer och transformatorer, och undvik att installera på platser med frätande gaser. Installationsplatsen är lätt att underhålla och är miljöförhållandet för att säkerställa sändarens normala drift.
Ventiler och förbikopplar ska installeras i båda ändarna av den elektromagnetiska flödesöverföraren.
För att säkerställa att mätröret för den elektromagnetiska flödesändaren är fylld med det uppmätta mediet, bör varaktordioden installeras vertikalt och flöde från botten till topp, särskilt vätskan - fast två -} fasflöde. Om endast horisontell installation är tillåten på plats måste båda elektroderna vara på samma nivå.
De få millivolts AC -potentialen mätt med de elektromagnetiska flödesändarelektroderna är baserade på vätskepotentialen i sändaren. För att stabilisera vätskepotentialen, hålla sändaren och vätskan på samma potential och säkerställa stabil mätning, båda ändarna av sändarhöljet och metallröret bör vara väl jordat, omvandlarens hölje bör också vara jordat, jordningsmotståndet bör inte vara större än 10 ohm, och kan inte vara jordtråden för annan elektrisk utrustning delas. Om det inte är möjligt att säkerställa god kontakt mellan sändarhuset och metallröret, bör en metalltrådanslutning användas och sedan jordas pålitligt.
Vanliga frågor
