En Coriolis flödesmätare mätermassflöde direkt, vilket är precis vad du vill ha när vätskan är värdefull, doseringen måste vara repeterbar eller så är densiteten en del av kvalitetsspecifikationen. För kemikalieinsprutning, förvaringsöverföring, bränsleladdning och tät dosering är det få tekniker som matchar dess noggrannhet. Men det är inte standardsvaret för varje rad. Det kostar mer än de flesta alternativ, och dess avläsning kan störas av medbringad gas, två-flöde, pumpvibrationer eller rörspänningar vid anslutningen.
Den här guiden är skriven för ingenjörer och köpare som redan vet ungefär vad en flödesmätare gör och nu behöver bestämma sig för om Coriolis är rätt passform. Den täcker hur mätaren fungerar, var den tjänar sin kostnad, var den kämpar, hur den kan jämföras med magnetiska, virvel-, ultraljuds- och termiska massmätare, och ett steg-}för-steg för att dimensionera och specificera en utan överraskningar. För ett bredare perspektiv innan du börjar, dettaöversikt över Coriolis flödesmätningär en användbar följeslagare.
Utarbetad och granskad av FlowT flow-mätteknikteamet, baserat på tillverkarens dokumentation och publicerade mätstandarder. Behandla det som teknisk vägledning, inte en ersättning för ett datablad eller en storleksgranskning för din specifika process.

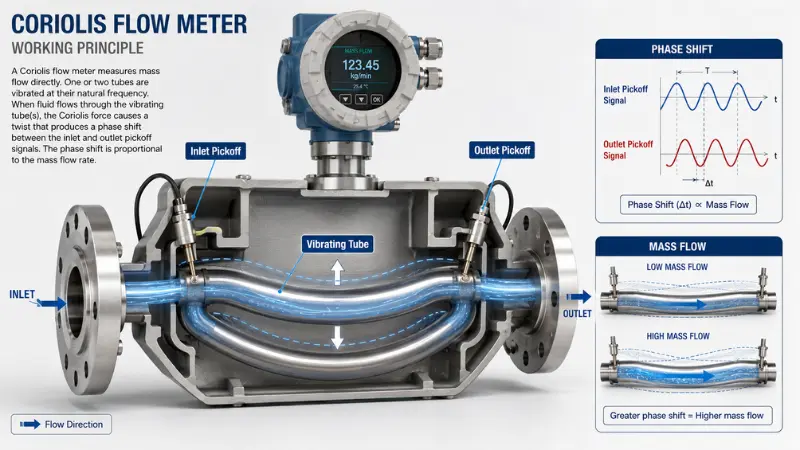

Vad är en Coriolis flödesmätare?
En Coriolis-flödesmätare är en anordning som bestämmer massflödet utifrån hur en strömmande vätska böjer ett vibrerande rör. Sändaren driver ett eller två mätrör med deras resonansfrekvens. Utan flöde vibrerar inlopps- och utloppssidorna av röret i fas. När vätska rör sig igenom,Coriolis funktionsprincipfår röret att vrida sig något, och inlopps- och utloppsavskiljarna går ur fas med varandra. Storleken på denna fasförskjutning är proportionell mot massflödeshastigheten.
Samma vibrerande rör ger ytterligare två mätningar gratis. Röret är resonantfrekvensskiftningar med vätskedensitet, så mätaren rapporterar densitet utan ett separat instrument. En inbyggd- temperatursensor låter sändaren korrigera för hur rörstyvheten ändras med temperaturen, vilket håller massavläsningen ärlig när förhållandena rör sig. Eftersom den mäter massa snarare än hastighet eller volym, behöver en Coriolis-mätare inte densitet eller tryckkompensation på det sätt som en volymetrisk mätare gör. Samma idé stöder andramassflödesmätares arbetsprinciper, men Coriolis förblir referensmetoden för direkt massmätning med hög-noggrannhet.

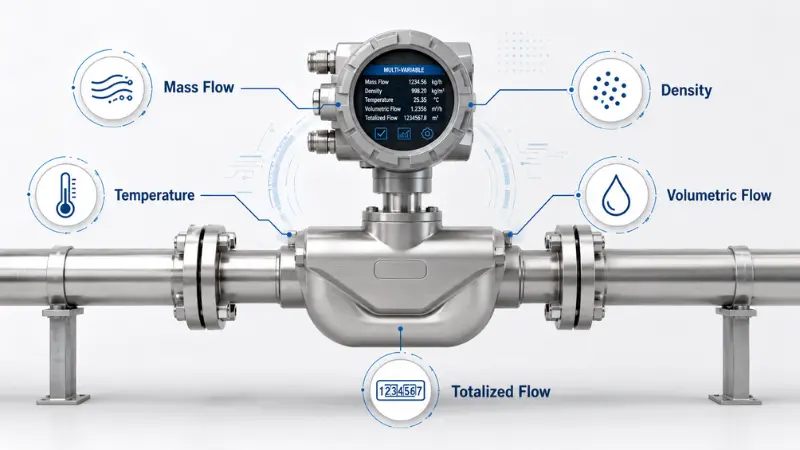

Vad kan en Coriolis-flödesmätare mäta?
En modern Coriolismätare är ett instrument med flera-variabler. Från en enhet får du vanligtvis:
- Massflödeshastighet- mätt direkt från fasförskjutningen.
- Densitet- härledd från rörets vibrationsfrekvens.
- Temperatur- mätt för kompensation och tillgängligt som ett processvärde.
- Volumetriskt flöde - beräknadfrån massflöde och densitet, inte mätt direkt.
- Totaliserat flöde- för batch, fakturering och inventering.
Det är värt att vara tydlig med att volymen är en beräkning, inte en direkt avläsning. Det spelar roll vid vårdnadsöverföring och blandning, där köpare och säljare bryr sig om exakt vilken kvantitet som regleras. Om du bara behöver ett volymetriskt flöde av en ledande vätska, eller ett gasmassflöde på en elledning, är en enkel-mätare vanligtvis billigare - för gas i synnerhet,termiska massflödesmätareofta mer ekonomiskt vettigt.
Viktiga fördelar med Coriolis flödesmätare
Direkt massflödesmätning
Detta är anledningen till att tekniken finns. Volumetriska mätare mäter hur snabbt vätskan rör sig och behöver sedan data om densitet, temperatur eller tryck för att sluta sig till massan. En Coriolismätare hoppar över den kedjan och mäter själv massan. När vätskans densitet ändras med temperatur, koncentration eller sammansättning - tänk på en sirap som tjocknar när den svalnar, eller en kemikalie vars styrka varierar batch till batch - tar direkt massmätning bort ett helt lager av korrigering och de fel som följer med den.
Hög noggrannhet och repeterbarhet
Coriolismätare är bland de mest exakta och repeterbara flödesteknikerna som finns tillgängliga. Oberoende arbete av US National Institute of Standards and Technology beskriver stabila Coriolis-mätare som med låg mätosäkerhet, i storleksordningen±0,1 % under kontrollerade förhållanden. Verkliga-noggrannheten är inte ett enda tal, även om - beror på korrekt storlek, flytande kondition, noll stabilitet och installation. Den praktiska takeaway: rubriknoggrannheten är verklig, men du får den bara om mätaren är dimensionerad och installerad för ditt faktiska flödesområde.
Inbyggd-densitets- och temperaturmätning
Att få täthet vid sidan av flödet är verkligen användbart, inte bara en specifik-kalkylblad. Vid kemisk bearbetning signalerar en densitetsförskjutning ofta en koncentrationsförändring. Inom mat och dryck hjälper densiteten till att bekräfta konsistensen från batch-till-batch. Ett instrument som fungerar som två innebär också en uppsättning kopplingar, en kalibrering och en enhet att underhålla.
Låg känslighet för flödesprofil
Många flödesmätare behöver långa raka rördrag uppströms och nedströms för att utveckla en ren flödesprofil. Coriolismätare är mycket mindre beroende av profil, så de kan ofta installeras nära armbågar, ventiler och pumpar där utrymmet är trångt. Detta är en verklig fördel, men det är inte en licens att ignorera installationen - mätaren behöver fortfarande ordentligt stöd, rätt orientering och ett fullt rör. Om du väger layouter, vår anteckning omuppströms och nedströms raka-rörkravförklarar varför andra tekniker är krångligare här.
Inga rörliga delar i flödesvägen
Det finns inga rotorer, kugghjul eller lager i flödesströmmen som kan slitas ut, till skillnad från turbin- eller positiva-deplacementmätare. För kontinuerliga processer där en oplanerad avstängning är dyr, innebär färre slitage färre skäl att stoppa.
Bred vätskekompatibilitet
Tekniken hanterar rena och trögflytande vätskor, oljor, bränslen, många kemikalier, en del slurry och - med rätt sensor - gaser. Det sortimentet låter en anläggning standardisera på en teknik över flera linjer, vilket förenklar reservdelar och utbildning. Lämpligheten för svåra medier som slipande slam eller gas med låg-densitet måste fortfarande kontrolleras mot den specifika modellen.
Stark passform för vårdnadsöverföring och hög-vätskor
När vätskan köps, säljs eller överförs mellan parter översätts mätosäkerheten direkt i pengar. Coriolis noggrannhet är en bra matchning för fakturering, batchning och lagerkontroll. Förtroendet för metoden är djupt: NIST har utvärderat Coriolis massflödesmätare somfältreferensstandarder för att verifiera-bränsleutmatningssystem. För eventuell vårdnad-styr överföringsavgifter, certifiering och lokala metrologiregler fortfarande det slutliga urvalet.

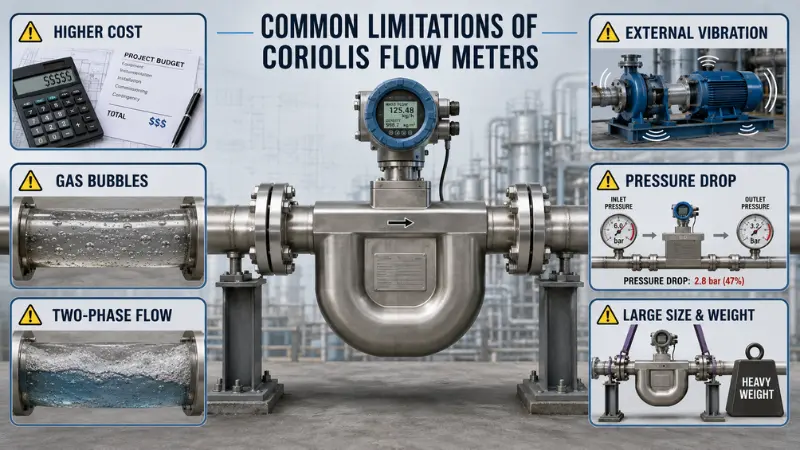

Huvudbegränsningar för Coriolis flödesmätare
Varje fördel ovan kommer med ett villkor. Tabellen sammanfattar begränsningarna och vad du kan göra åt var och en före detaljen.
| Begränsning | Varför det händer | Huvudrisken | Hur man minskar det |
|---|---|---|---|
| Högre kostnad | Precisionssensor, sändare och bearbetning | Över-specificerat för tull med lågt-värde | Reservera för hög-värde, hög-noggrannhet eller densitet-kritiska linjer |
| Gasbubblor / två-flöde | Gas stör stabil rörsvängning | Bullriga eller instabila avläsningar; förlust av mätning | Upprätthåll mottrycket, ta bort medbringad gas uppströms, bekräfta två-toleransen |
| Vibrationskänslighet | Extern vibration nära rörets frekvens | Avläsningsdrift nära pumpar eller resonans | Korrekt stöd, isolering, undvik att montera hård till vibrerande utrustning |
| Tryckfall | Flöde tvingat genom böjda/smala rör | Otillräckligt tryckhöjd i låg-system | Kontrollera tryckfallet vid maxflöde mot pumpkapacitet |
| Storlek och vikt | Rör- och husvåg med linjestorlek | Kostnad och funktionalitet vid stora borrningar | Jämför med ultraljuds- eller DP-mätare på stora linjer |
| Rengörbarhet | Vissa böjda-rörskonstruktioner dränerar dåligt | Hygien- eller efterlevnadsproblem | Ange sanitärt/rakt-rördesign med full dränering |
Högre initialkostnad
En Coriolis-mätare kostar vanligtvis mer än en magnetisk, virvel-, turbin- eller variabel-area, och gapet ökar när linjestorleken växer. Det är inte ett fel så mycket som en positioneringsfråga. För enkel flödesindikering på en ström med lågt-värde är det fler meter än jobbet behöver; för exakt dosering eller en vätska värd riktiga pengar, återvinns den högre kapitalkostnaden genom hårdare kontroll och mindre mätosäkerhet. Det hjälper att jämföra med alternativ - se till exempel vadultraljudsflödesmätare vanligtvis kostarför jämförelse.
Problem med gasbubblor och tvåfasflöde.-
Detta är begränsningen som fångar folk, så det är värt att gradera efter svårighetsgrad snarare än att klumpa ihop det. En liten mängdmedförd gasefter en centrifugalpump brukar bara lägga till brus och mindre fel.Slugflöde eller stora bubblorkan destabilisera röroscillationen så mycket att mätaren kämpar för att hålla en avläsning.Blinkande och kavitationär process-designproblem - måste mottrycket höjas så att vätskan förblir flytande genom mätaren. Sannvåt gas eller två-fastjänsten behöver i allmänhet en-tillverkad mätare eller en helt annan teknik. Där gas inte kan avlägsnas uppströms, bekräfta modellens två-tollerans för två- eller gas-void-fraktion innan du förbinder dig.
Vibrationskänslighet
Eftersom mätningen beror på ett vibrerande rör kan starka yttre vibrationer påverka det. I praktiken tar de flesta moderna mätare bort normala växtvibrationer; felfallen är montering direkt på en fram- och återgående pumpslid, eller rör som ger resonans nära mätarens driftsfrekvens. Om ledningen har pump-inducerad vibration, planera för stöd och isolering och undvik att tvinga mätaren i linje med röret.
Överväganden om tryckfall
Att driva flödet genom mätrören kostar en del tryck, och hur mycket beror på rördesign, storlek, flödeshastighet och viskositet. På system med marginell pumphöjd eller lågt tillgängligt tryck, kontrollera tryckfallet vid maximalt flöde under valet snarare än efter installationen. Viskösa vätskor förstärker effekten - vår anteckning om hurvätskans viskositet påverkar flödesmätningentäcker varför.
Storlek och vikt vid stora linjestorlekar
Coriolismätare blir tunga och dyra när hålet ökar, varför de lyser på små och medelstora ledningar men tappar mark på stora rörledningar. För en stor kylvattensamling- eller en stor elledning där endast volymflöde behövs,ultraljudsflödesmätareeller differentialtrycksenheter-är ofta det mer praktiska valet.
Sanitets- och rengöringsbegränsningar
Inom mat, dryck, bioteknik och läkemedelsservice måste mätaren rengöra lika bra som den mäter. Vissa böjda-rörsgeometrier kan fånga in vätska på sätt som komplicerar rengöring-på-plats och dränering. Om fullständig dräneringsförmåga och enkel rengöring har betydelse, specificera en sanitär eller rak-rördesign och kontrollera ytfinish, material och CIP/SIP-kompatibilitet i förväg.

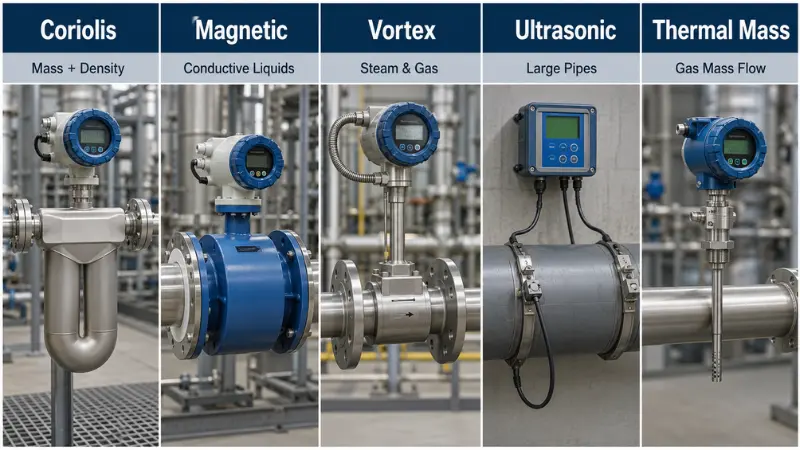

Coriolis flödesmätare vs andra typer av flödesmätare
Det finns ingen "bästa" flödesmätare i abstraktet - bara den som passar bäst för en given vätska, linjestorlek och budget. Tabellen ställer de viktigaste teknikerna sida vid sida, och anteckningarna nedan förklarar de avvägningar-som betyder mest.
| Typ av mätare | Vad den mäter | Bäst för | Mindre lämpad för | Relativ kostnad |
|---|---|---|---|---|
| Coriolis | Massflöde, densitet, temperatur (direkt) | Vätskor med högt-värde, dosering, förvarsöverföring, densitetskontroll | Stora rör, kraftigt två-flöde, låg-budgetindikation | Hög |
| Magnetisk | Volumetriskt flöde (ledande vätskor) | Vatten, avloppsvatten, slam, syror; stora hål | Icke-ledande vätskor, gaser, massmätning | Låg–medium |
| Virvel | Volumetriskt flöde | Ånga, gas, rena vätskor med måttlig noggrannhet | Mycket lågt flöde, tungt slam | Medium |
| Ultraljuds | Volumetriskt flöde (hastighet) | Stora rör, kläm-på/icke-påträngande, lågt tryckfall | Direkta behov av massa eller densitet | Medium |
| Termisk massa | Massflöde (gaser) | Luft- och gasmassflöde, låg-gasflöde | Vätskor, hög-förvarsplikt | Medium |
| Turbin | Volumetriskt flöde | Rengör låg-viskositetsvätskor, bränsle, kostnadskänsligt-bruk | Smutsiga vätskor, lågt flöde, slitage på rörliga-delar | Låg–medium |
Coriolis vs magnetisk flödesmätare
A magnetisk (elektromagnetisk) flödesmätareFungerar bara på ledande vätskor, men det är ekonomiskt, hanterar stora hål väl och skapar nästan inget tryckfall - som passar bra för vatten, avloppsvatten och många kemiska lösningar. Välj Coriolis när du behöver direkt massflöde, densitet eller noggrannhet på en icke-ledande vätska som olja eller bränsle. Välj magnetisk när vätskan är ledande, röret är stort och kostnaden är den avgörande faktorn.
Coriolis vs Vortex Flow Meter
A virvelflödesmätarepassar ånga, gas och vissa vätskor med måttlig noggrannhet och ett lägre pris. Välj Coriolis när mass-flödesnoggrannhet och densitetsmätning uppväger kostnaden; välj vortex när applikationen passar sina styrkor och en snävare budget är prioritet. Deför- och nackdelar med virvelmätareär värda att se över innan du bestämmer dig.
Coriolis vs ultraljudsflödesmätare
Ultraljudsmätare tjänar sin plats på stora rörledningar och där icke-påträngande eller klämma-mätningar är värdefulla, med försumbart tryckfall och inga processavbrott att installera. De mäter hastighet, inte massa, så välj Coriolis när direkt massa och densitet krävs, och ultraljud när linjen är stor, tryckfallet måste förbli lågt, annars kan processen inte stängas av för installation.
När ska man välja - och när ska man undvika - en Coriolis-flödesmätare?
Välj en Coriolismätare när...
- Vätskan har ett verkligt ekonomiskt värde och mätosäkerhet kostar pengar.
- Mass-flödesnoggrannhet eller repeterbarhet är viktigare än kapitalkostnad.
- Densitet är en del av kvalitetskontroll, koncentrationsövervakning eller blandning.
- Du doserar, batcherar eller kör vårdnaden på små-till-medelstora rader.
- Vätskan är icke-ledande (så magnetisk är ute) och du behöver fortfarande noggrannhet.
Överväg en annan teknik när...
- Du behöver bara grov volymetrisk indikation på en ström med lågt-värde - aturbinflödesmätareeller liknande är mer ekonomiskt.
- Vätskan är ledande vatten på en stor ledning - en magnetisk mätare vinner vanligtvis på kostnaden.
- Röret är mycket stort - ultraljud eller differential-tryckmätare skala bättre.
- Du mäter gasmassflödet på en elledning - en termisk massmätare är ofta det bästa värdet.
- Tjänsten innebär svåra, ohanterliga två-gasförhållanden eller våta-gasförhållanden.
Hur man väljer rätt Coriolis-flödesmätare: en checklista steg-för-?
Storleken är där den mest ånger kommer ifrån. Dessa sex steg gör beslutet till något du kan försvara. För en bredare vy över tekniker, vår guide omatt välja rätt flödesmätare för din processsätter sammanhanget.
Steg 1 - Definiera vätskan och dess fas
Fäst vätsketyp, densitet, viskositet, temperatur, kemisk kompatibilitet och - kritiskt - om den bär fasta ämnen, gasbubblor eller ånga. En ren enfasvätska är enkel; en skummande, blinkande eller tvåfas-vätska behöver en toleranskontroll mot den specifika modellen.
Steg 2 - Fastställ flödesintervallet och avstängning
Registrera minsta, normala och maximala flöde och kontrollera sedan var varje sitter i mätarens rekommenderade intervall. Normalt flöde ska landa i den stabila delen av intervallet, inte botten. Överdimensionering är det klassiska misstaget: vid lågt flöde försvagas signalen och nollstabiliteten dominerar, så en mätare som är för stor förlorar precision precis där du kan behöva den. Underdimensionering begränsar kapaciteten och ökar tryckfallet. Bekräfta om du dimensionerar på mass- eller volymetriskt flöde.
Steg 3 - Kontrollera tryckfall mot pumpkapacitet
Beräkna tryckfallet vid maximalt flöde och jämför det med tillgängligt tryck, med hänsyn till viskositeten. På låg-system eller där pumpen redan är marginell avgör denna kontroll om mätaren överhuvudtaget är livskraftig.
Steg 4 - Bekräfta rörstorlek och installationsvillkor
Tillåt utrymme för mätaren, dess stöd, underhållsåtkomst och sändarledningar. Mätaren får aldrig bära rörspänningar, och orienteringen är viktig för att hålla rören fulla och självdränerande. Internationell vägledning som t.exISO 10790, standarden för att välja och installera Coriolis flödesmätare, är rätt referens för orientering och supportdetaljer.
Steg 5 - Ställ in noggrannhet och certifieringsnivå
Matcha noggrannheten till plikten snarare än att köpa den snästa specen som standard. Verktygsindikation behöver mycket mindre än vårdnadsöverföring. För fakturering eller juridisk -för-handelsplikt, bekräfta den obligatoriska certifieringen, kalibreringscertifikatet och lokal metrologiöverensstämmelse.
Steg 6 - Verifiera material, hygien och kommunikation
Kontrollera fuktat material mot vätskan, sanitära anslutningar och dränerbarhet för hygienisk service, klassificering av farliga-områden om tillämpligt och kommunikationsprotokollet som styrsystemet förväntar sig.
Data att samla in innan du beställer:
- Vätskenamn och fas (vätska, gas, slurry, två-risk)
- Densitet och viskositet vid driftstemperatur
- Minsta, normala och maximala flöde (och om massa eller volym)
- Drift och maximalt tryck och temperatur
- Linjestorlek och anslutningstyp
- Klassificering av farliga-områden, om någon
- Sanitära/städningskrav
- Kommunikationsprotokoll och utgångstyp
- Erforderlig noggrannhet och eventuell certifiering
Vanliga Coriolis flödesmätare val misstag
Dimensionering på rörstorlek istället för flödeshastighet
Att matcha mätaren till den befintliga rördiametern känns logiskt och försämrar i tysthet låg-flödesnoggrannhet. Storlek på verkligt flödesområde, tryckfall och noggrannhet - en meter en storlek mindre än linjen är ofta rätt anrop.
Ignorera indragen gas och tvåfasflöde.-
Instabila avläsningar är ofta ett gasproblem, inte ett mätarfel. Om det är sannolikt att bubblor, skum eller blinkar, utforma systemet så att det tar bort eller dämpar gas före mätaren.
Låta mätaren bära rörspänningar
En Coriolismätare är ett instrument, inte ett strukturellt stöd. Dåligt stöd, vibrationer eller påtvingad inriktning försämrar både noggrannheten och-tillförlitligheten på lång sikt.
Att välja på precision ensam
Noggrannhet är en faktor bland flera. Kostnad, tryckfall, ledningsstorlek, vätsketillstånd och underhåll hör alla till beslutet, och ibland pekar de på en annan teknik.
Med utsikt över städbarhet i hygienservice
En mätare som mäter perfekt men som inte dränerar eller rengör skapar kvalitets- och efterlevnadsproblem. I sanitära processer är rengöringsbarhet en del av specifikationen, inte en eftertanke.
Vanliga frågor
Vilken är den största fördelen med en Coriolis flödesmätare?
Direkt massflödesmätning. Den mäter själva massan snarare än att sluta sig till den från hastighet, vilket tar bort densitet och tryckkompensation och ger hög noggrannhet och repeterbarhet - särskilt värdefullt när vätskedensiteten skiftar med temperatur eller sammansättning.
Vilka är de största nackdelarna med en Coriolis flödesmätare?
Högre kostnad än de flesta alternativ, känslighet för medbringad gas och två-flöde, möjlig påverkan från starka vibrationer, tryckfall på system med lågt-huvud och växande storlek och vikt på stora ledningar.
Kan en Coriolis flödesmätare mäta gas?
Ja, med en sensor vald för gasservice. Det fungerar bra för många gastillämpningar, men prestandan beror på densitet och tryck, och våt eller tvåfasgas kan behöva en specialbyggd-modell. För ett enkelt gasmassflöde på elledningar är en termisk massmätare ofta mer ekonomisk.
Behöver Coriolis flödesmätare raka rördragningar?
Mycket mindre än de flesta tekniker, eftersom de är till stor del okänsliga för flödesprofil. Det tar inte bort behovet av korrekt stöd, korrekt orientering och en full pipe --installation spelar fortfarande roll för noggrannheten.
Varför är Coriolis flödesmätare så dyra?
De precisions-bearbetade vibrerande rören, den känsliga sändarelektroniken och den multi-variabla kapaciteten ökar alla kostnader, och den kostnaden ökar med linjestorleken. För hög-värde eller hög-noggrannhet är investeringen vanligtvis motiverad; för enkel indikation är det mer än jobbet kräver.
Vad påverkar Coriolis flödesmätares noggrannhet?
Korrekt dimensionering i förhållande till flödesområdet, noll stabilitet vid lågt flöde, medbringad gas eller två-flöde, temperatur- och tryckeffekter på rören, extern vibration och installationskvalitet. Dimensionering och installation är de faktorer som du har mest kontroll över.
Är en Coriolis flödesmätare detsamma som en Coriolis massflödesmätare?
Ja - termerna används omväxlande. "Coriolis mass flow meter" understryker helt enkelt att enheten mäter massflöde direkt med hjälp av Coriolis-effekten.
För vatten, är Coriolis eller en annan mätare bättre?
För vanligt ledande vatten är en magnetisk eller ultraljudsmätare vanligtvis mer ekonomisk och helt adekvat; Coriolis är overkill om du inte specifikt behöver massa eller densitet. En titt-vid-sida påultraljuds- kontra elektromagnetiska mätarehjälper till med det vatten-valet.
Nyckel takeaways
Coriolis-flödesmätare levererar direkt massflöde, hög noggrannhet, inbyggd-densitet, inga rörliga delar och förlåtande installation - ett starkt paket för värdefulla vätskor, exakt dosering, densitetsövervakning och förvarsöverföring. Deras gränser är högre kostnader, känslighet för gas och två-flöde, vibrationer och tryckfall-och minskad ekonomi på mycket stora linjer.
Välj mätaren genom att matcha tekniken till processen, inte efter rykte. Om din arbetsuppgift omfattar högt-vätskor, noggrann dosering eller mätning av kritisk massa på små-till-medelstora linjer, är Coriolis ofta ett utmärkt val. Om du behöver grundläggande volymetrisk indikation, ledande vatten på en stor borrning eller låg-försörjningstjänst, kommer en annan teknik troligen att fungera bättre. Innan du köper, gå igenom vätskans egenskaper, flödesområde, tryckfall, linjestorlek, installationsförhållanden och noggrannhet - och ta med datalistan ovan till konversationen.
Är du osäker på vilken teknik som passar din linje?Prata med våra-flödesmätningsingenjörerellerbläddra i hela vårt utbud av flödesmätareför att jämföra alternativ för din applikation.
Tekniska anmärkningar och urvalsfriskrivning
Prestandasiffror varierar beroende på tillverkare, modell, linjestorlek, vätska och installation. Verifiera alltid noggrannhet, tryckfall, två-tolerans och orientering mot tillverkarens datablad för dina specifika förhållanden. För vårdnadsöverföring eller juridisk-för-handelstjänst, följ tillämpliga standarder - inklusiveISO 10790- och lokala metrologibestämmelser och skaffa ett giltigt kalibreringscertifikat.
