En Coriolis flödesmätare mätermassflödeshastighetav vätskor, gaser och slam direkt, snarare än att uppskatta det utifrån volym. Den enda skillnaden är anledningen till att den väljs för förvaringsöverföring, precisionsbatchning och alla processer där den exakta mängden material är viktigare än det lägsta inköpspriset. Den här guiden förklarar hur mätaren fungerar, var den tjänar sin kostnad, var den inte gör det och vilken data du bör ha redo innan du storleksanpassar ett. Den är skriven för ingenjörer och köpare som specificerar ett instrument och refererar till internationella mätstandarder där de underliggande påståendena är lätta att felaktiga.
Coriolismätare är vanliga inom kemisk bearbetning, olja och gas, mat och dryck, läkemedel, beläggningar och bränslehantering. Om du fortfarande jämför teknik på hög nivå, hjälper det att först förståhur en massflödesmätare fungerarinnan du bestämmer dig för om massmätning är vad din process faktiskt behöver.

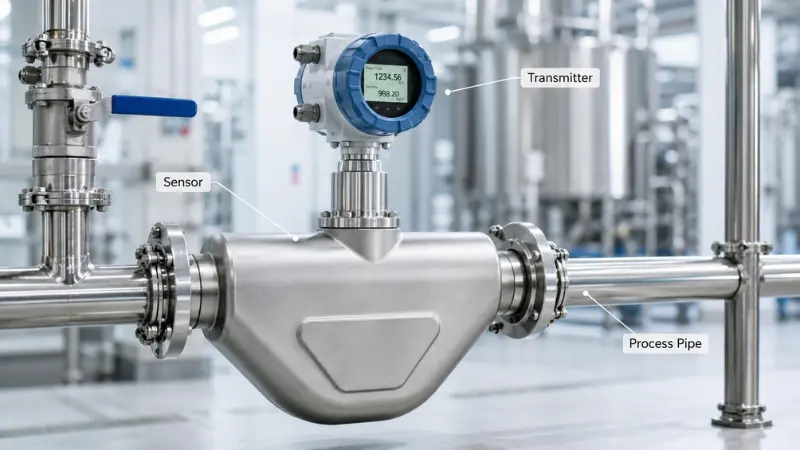

Vad är en Coriolis flödesmätare?
En Coriolis-flödesmätare, även kallad en Coriolis-massflödesmätare, är en inline-enhet som använder Coriolis-effekten för att mäta hur mycket massa som rör sig genom ett vibrerande rör. Sändaren driver ett eller flera mätrör med en kontrollerad frekvens. När vätska strömmar genom dem får den rörliga massan att rören vrids något. Sensorer vid inloppet och utloppet upptäcker den resulterande fasförskjutningen, och sändaren omvandlar denna förskjutning till ett massflödesvärde.
Eftersom massan mäts direkt, förblir avläsningen stabil även när densitet, temperatur eller viskositet avviker under processen. De flesta sändare ger också ut densitet och temperatur, vilket är en del av varför tekniken är detbeskrivs ofta som nära en idealisk flödesmätareför högt-vätskor med högt värde - men, som begränsningsavsnittet visar, beror "ideal" mycket på applikationen.
Hur fungerar en Coriolis flödesmätare?

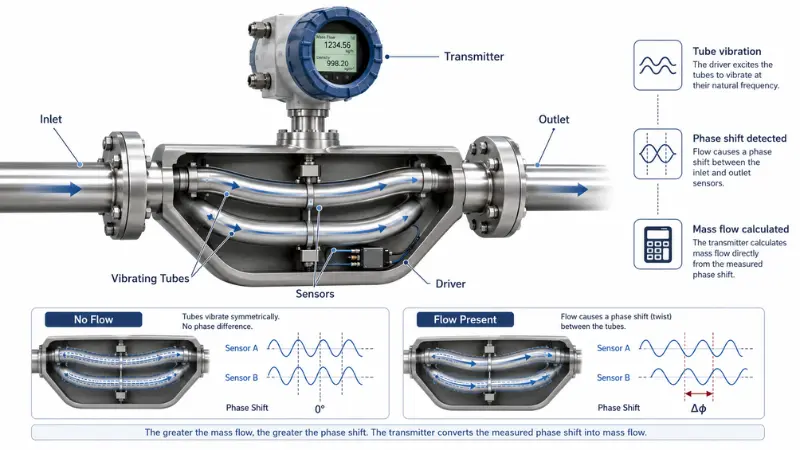

Mätningen sker i fem steg:
- Vätska kommer in i mätröret.
- Sändaren vibrerar röret med sin naturliga frekvens.
- Massa som rör sig genom det vibrerande röret genererar en Corioliskraft som vrider den.
- Sensorer känner av tidsskillnaden, eller fasförskjutningen, mellan två punkter på röret.
- Sändaren beräknar massflödet från den fasförskjutningen och densiteten från rörets resonansfrekvens.
Utan flöde förblir de två sensorsignalerna i fas. Med flöde vrids röret och signalerna separeras; ju större massflöde desto större är den mätbara förskjutningen. Denna direkta, geometribaserade-mätning är anledningen till att Coriolis-mätare anges där noggrannhet och repeterbarhet inte är-förhandlingsbara. Den internationella referensen för specificering, installation och kalibrering av dessa mätare ärISO 10790, som täcker massflöde, densitet och volymmätning i ett dokument.
Enkelt-rör vs dubbla-rör och raka vs böjda design
Sensorgeometrin påverkar prestanda, tryckfall och pris, så det är värt att känna till avvägningarna-:
- Dubbelt böjt-rör (U-format):den vanligaste designen. Bra känslighet vid lågt och måttligt flöde, men krökarna höjer tryckfallet och kan fånga fast ämnen eller gas.
- Rakt-rör:lättare att dränera och rengöra, lägre tryckfall och bättre lämpad för sanitets-, slip- eller hög-viskositetsservice - vanligtvis till en högre kostnad och med något lägre-flödeskänslighet.
- Enkelt-rör:undviker en flödesdelare, som hjälper till med slurry och hygienisk rengöring, men kan vara känsligare för yttre vibrationer.

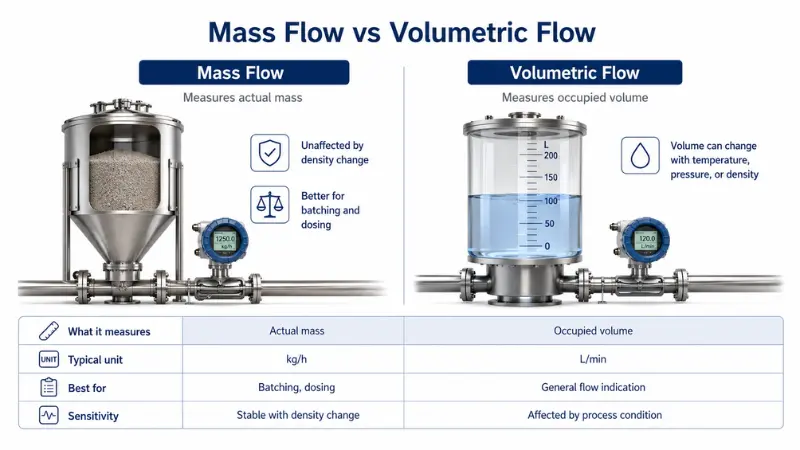

Varför slår Mass Flow Volumetric Flow?
Många mätare rapporterar volym - liter per minut eller kubikmeter per timme - vilket är bra för vatten eller allmänt bruk. Problemet är att volymen ändras när temperatur, tryck eller densitet ändras. Ett kilo produkt däremot förblir ett kilo oavsett processförhållanden.
Att stabilitet spelar roll i:
- Kemisk dosering och tillsatsinjektion
- Bränsle- och oljeöverföring
- Recept och blandningskontroll
- Vårdnadsöverlåtelse
- Batchfyllning och koncentrationskontroll
I praktiken är detta den avgörande faktorn vid batchning. Om en formulering doseras i volym, kommer en 2 graders svängning som ändrar densiteten att tyst ändra mängden aktiv ingrediens som tillsätts. Dos i massa och det felet försvinner.
Vad kan en Coriolis-flödesmätare mäta?
Den primära utgången är massflöde, men en enda sändare ger vanligtvis också:
- Densitet
- Temperatur
- Volumetriskt flöde, beräknat från massa och densitet
- Totaliserat flöde
- Koncentration (till exempel grad Brix eller % torrsubstans), beroende på sändaren
Denna multi-parameterfunktion kan ta bort en separat densitometer eller temperaturelement från linjen, vilket är ett av de mer konkreta sätten som mätaren kompenserar för sin högre initiala kostnad.
Fördelar med Coriolis flödesmätare
- Direkt massmätning.Ingen slutledning från volym, ingen densitetskompensation och inget beroende av flödesprofilantaganden.
- Hög noggrannhet och repeterbarhet.Typisk vätskenoggrannhet är i storleksordningen ±0,1–0,2 % av avläsningen, beroende på modell och applikations - prestanda som kan verifieras mot spårbara standarder vid anläggningar som t.ex.NIST Fluid Metrology Group.
- Inga rörliga delar i flödesvägen.Inga rotorer eller lager att bära, vilket passar ren-på-plats och lång-service.
- Multi-parameterutgång.Massa, densitet, temperatur och beräknad volym från en enhet.
- Tolerant mot ändrade vätskeegenskaper.Användbar när viskositet eller densitet skiftar batch till batch.
Observera att två ofta-upprepade försäljningsargument förtjänar kvalificering. "Minimala krav på raka-rör" är i stort sett sant - Coriolismätare beror mycket mindre på flödesprofil än differential-tryck-, turbin- eller virvelmätare - men specifika modeller och orienteringar har fortfarande tillverkarregler, så bekräftakrav på raka rördragningarför din enhet snarare än att anta att ingen gäller.
Begränsningar för Coriolis flödesmätare
- Högre initialkostnad.Vanligtvis dyrare än magnetiska, turbin- eller grundläggande mekaniska mätare. För låg-nyttoavgift betalar sig den extra noggrannheten sällan tillbaka.
- Tryckfall.Speciellt böjda-rör kan skapa meningsfulla förluster vid högt flöde eller hög viskositet. Storlek efter tryckfall, inte efter rördiameter.
- Vibrationskänslighet.Dålig montering eller en närliggande pump kan störa signalen.
- Två-flöde.Medbringad gas, kavitation och blinkningar försämrar noggrannheten eller orsakar avbrott. Mätaren förväntar sig ett fullt, stabilt rör.
- Storlek och vikt.Stora ledningsstorlekar blir tunga och behöver riktigt rörstöd.
- Gas med låg-densitet.Gasservice är möjlig men kräver tillräckligt tryck och en gasmätare-. tunn gas med lågt-tryck är det svåraste fallet.
När ska man välja en Coriolis-flödesmätare - och när inte?
De flesta valmisstag kommer från att applicera mätaren med reflex. Använd dessa två korta listor som ett första filter.
Välj en Coriolis flödesmätare när:
- Du behöver massa eller sann densitet, inte bara volym (batchning, blandning, vårdöverföring).
- Vätskans densitet eller viskositet ändras och du kan inte tolerera det resulterande volymetriska felet.
- Vätskan är icke-ledande - oljor, bränslen, lösningsmedel - vilket utesluter magnetiska mätare.
- Noggrannhet och repeterbarhet är värda mer än den lägsta installationskostnaden.
Undvik det, eller titta hårdare på alternativ, när:
Du behöver bara ange eller totalt rent vatten, där amagnetisk flödesmätareeller en
ultraljudsflödesmätareär billigare och lagom.
- Vätskan är ånga - avirvelflödesmätareär det normala valet där.
- Ledningen bär konsekvent medbringad gas eller går delvis full och du kan inte fixa det.
- Tillåtet tryckfall är snävt och den enda mätaren som passar budgeten är underdimensionerad.

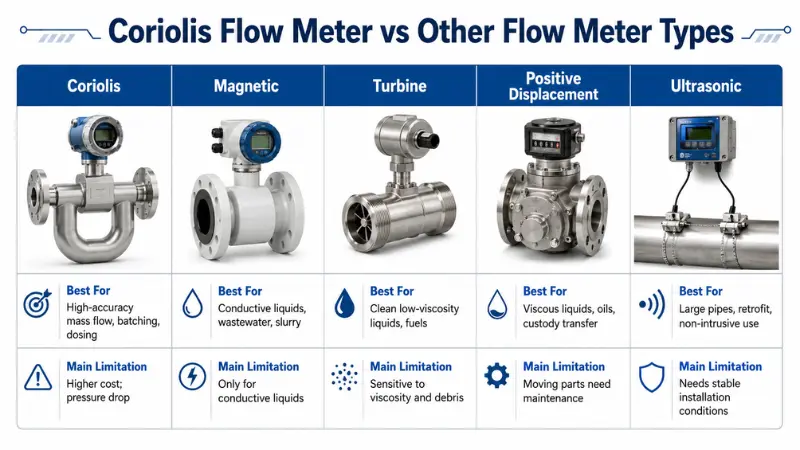

Coriolis vs andra typer av flödesmätare
Tabellen ger en snabb orientering; anteckningarna nedan förklarar det faktiska beslutet.
| Typ av flödesmätare | Bäst för | Huvudbegränsning |
|---|---|---|
| Coriolis | Noggrann massa, densitet, högt-värde eller varierande vätskor | Högre kostnad, eventuellt tryckfall |
| Magnetisk | Ledande vätskor: vatten, avloppsvatten, många kemikalier | Kan inte mäta icke-ledande vätskor eller gas |
| Turbin | Rena vätskor och gaser med låg-viskositet | Rörliga delar; känslig för viskositet och flödesprofil |
| Positiv förskjutning | Viskösa vätskor, mekanisk totalisering | Rörliga delar; mer underhåll |
| Termisk massa | Lågt-gasmassflöde | Vätskor och förändrad gassammansättning är problematiska |
| Ultraljuds | Icke-påträngande eller stor-rörmätning | Noggrannheten beror på vätske- och installationsförhållanden |
Coriolis vs magnetisk flödesmätare: vilken ska du välja?
En magnetisk flödesmätare är den kostnadseffektiva-standardinställningen för ledande vätskor som vatten och många vattenbaserade-kemikalier, men den kan inte läsa av oljor, bränslen eller de flesta lösningsmedel, och den ger ingen densitet. Välj Coriolis när vätskan är icke-ledande eller när du behöver massa och densitet tillsammans; välj magnetiskt när vätskan leder och volymen räcker.
Coriolis vs turbinflödesmätare
A turbinflödesmätareär ekonomisk och exakt på rena vätskor med-låg viskositet, men dess rotor slits och dess avläsning avviker när viskositeten ändras. Coriolis har inget som snurrar i flödesbanan och håller noggrannheten när egenskaperna ändras, vilket är anledningen till att den tenderar att vinna på tjänst med variabelt-värde.
Coriolis vs positiv förskjutningsflödesmätare
Förskjutningsmätare som t.exovala-växlarmät viskösa vätskor väl genom att separera dem i kända volymer, och viskositeten hjälper dem faktiskt att täta. Deras svaghet är mekaniskt slitage och underhåll. Coriolis hanterar även viskösa vätskor, men du måste kontrollera tryckfallet noggrant - se
hur vätskans viskositet påverkar flödesmätningen- eftersom förlusten stiger snabbt när viskositeten stiger.
Coriolis vs termisk massflödesmätare
Båda rapporterar massa, men de är inte utbytbara. Atermisk massflödesmätarehärleder gasmassflöde från värmeöverföring och är väl lämpad för lågtrycksgaser som luft eller kväve, där det vanligtvis är billigare. Dess noggrannhet beror på stabil gassammansättning, och den är inte gjord för vätskor. Coriolis mäter massa direkt för vätskor och gaser och påverkas inte av sammansättningen, men kostar mer och behöver tillräckligt tryck för gasdrift. Kort sagt: termisk massa för rutinmässigt gasmassflöde, Coriolis när du också behöver densitet, vätskeservice eller högre noggrannhet.

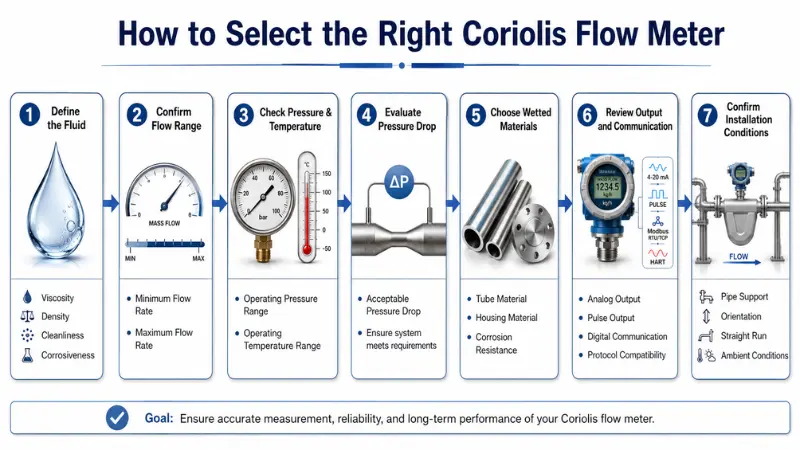

Hur storleksanpassar och väljer man en Coriolis-flödesmätare?
Dimensionering styrs av processförhållanden, inte rörstorlek. Arbeta igenom punkterna nedan i ordning; de allmänna principerna föratt välja rätt flödesmätare för din processansök här också.
Definiera vätskans egenskaper först
Ange om det är vätska, gas eller slurry, sedan dess densitet, viskositet, korrosivitet, innehåll av fasta ämnen och eventuell gas som medförs. Detta avgör de vätade materialen, rördesignen och om Coriolis ens är lämplig. Om vätskan bär medbringad gas, be leverantören att verifiera två-prestanda innan du går vidare.
Bekräfta flödesintervallet
Registrera minimum, normalt och maximalt flöde. Mätaren ska gå bekvämt inom sitt specificerade område, med normalt flöde nära mitten. Ett vanligt storleksmisstag är att matcha mätaren till rördiametern: en överdimensionerad Coriolismätare förlorar noggrannhet vid lågt flöde, vilket är exakt där dosering och dosering fungerar.
Coriolis flödesmätare Storlek: Flödesområde, tryckfall och viskositet
Tryckfall är den parameter som oftast förbises. En för liten meter kväver linjen; för stor mätare underpresterar vid lågt flöde. Eftersom förlusten ökar kraftigt med viskositeten, be leverantören att beräkna tryckfallet med din faktiska vätska, viskositet, densitet och hela flödesintervallet - inte vatten vid den nominella punkten. För trögflytande service gör en rak-rörsdesign vanligtvis förlusten hanterbar.
Kontrollera tryck, temperatur och material
Bekräfta att mätaren är klassad för både normalt och stört tryck och temperatur, inklusive CIP/SIP-cykler. Matcha våta material till kemin: 316L rostfritt för allmänt bruk, Hastelloy eller högre legeringar för aggressiva medier, och en sanitär ytfinish med hygieniska anslutningar för livsmedel och läkemedel.
Matcha utgången med ditt kontrollsystem
Vanliga alternativ är 4–20 mA, puls eller frekvens, HART, Modbus, PROFIBUS och Foundation Fieldbus. Välj vad din PLC eller DCS redan talar i stället för att lägga till en gateway senare.
Bearbeta data för att förbereda innan du begär en offert
Leverantörer kan endast dimensionera exakt med reella siffror. Att ha detta redo förvandlar en vag förfrågan till en fast rekommendation och undviker en andra omgång frågor.
| Datapunkt | Varför det spelar roll |
|---|---|
| Vätskenamn och tillstånd | Bestämmer material och genomförbarhet |
| Densitet och viskositet (vid driftstemperatur) | Driver dimensionering och tryckfall |
| Min / normal / max flöde | Ställer in mätarområdet |
| Drift och maximalt tryck | Ställer in tryckklassning och gasmöjlighet |
| Drift och maxtemperatur | Påverkar noggrannhet och material |
| Innehåll av fasta ämnen eller innesluten gas | Flaggar två-fas- och nötningsrisk |
| Tillåtet tryckfall | Förhindrar en underdimensionerad mätare |
| Linjestorlek och anslutningstyp | Definierar passform och installation |
| Utgång / protokoll och områdesklassificering | Ställer in sändare och certifiering |
Vad påverkar Coriolis flödesmätares noggrannhet?
En Coriolismätare är korrekt, men flera verkliga-faktorer avgör om du når dess rankade värde:
- Noll stabilitet.En felaktig eller drivande nolla är den vanligaste felkällan vid lågt flöde. Nollställ mätaren under processförhållanden, full och med verkligt inget flöde.
- Två-flöde.Gasbubblor mjukar upp rörets reaktion och kan orsaka stora, oregelbundna fel.
- Extern vibration.Resonans nära drivfrekvensen är det värsta fallet; bra support och plats spelar roll.
- Temperatur- och tryckskiftningar.Båda ändrar rörstyvheten något; kvalitetsmätare kompenserar, men extrema svängningar skapar fortfarande osäkerhet.
Där noggrannhet måste visas - för fakturerings- eller kvalitetsposter - periodiskkalibrering av flödesmätaremot en spårbar referens är det som gör numret försvarbart.

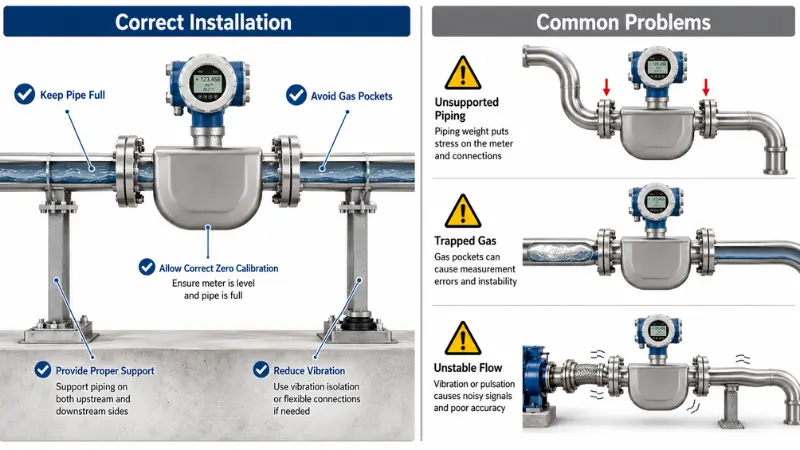

Installationskrav och bästa praxis
Följ alltid tillverkarens manual, men dessa metoder gäller för nästan varje installation. Gå igenom dem som en checklista för-för installation:
- Håll mätaren full.Montera den där rören förblir översvämmade - för vätskor, en låg punkt eller vertikalt uppåtgående-flödesben hjälper; undvik höga punkter där gas samlas.
- Förhindra blinkning och kavitation.Upprätthåll tillräckligt mottryck och placera mätaren på utloppssidan av en pump istället för på sugsidan där trycket sjunker.
- Stöd röret.Bär rörspänningar på dedikerade stöd, aldrig på mätarkroppen, speciellt i större storlekar.
- Isolera vibrationer.Håll mätaren borta från starka vibrationskällor och undvik att styvt koppla två meter på samma ostödda sträcka.
- Noll korrekt.Kontrollera att en stängd nedströmsventil inte läcker under nollställning - en gråtventil är en klassisk orsak till en dålig nolla.
- Planera för städning.För beläggning, kristallisering eller skalning av vätskor, välj en dränerbar design och en rengöringsrutin som passar både vätskan och rörets geometri.
Felsökning av vanliga problem med Coriolis flödesmätare
- Instabil eller bullrig läsning:vanligtvis medbringad gas eller vibration. Kontrollera om det finns två-flöde och granska stöden innan du misstänker mätaren.
- Flöde som inte är noll vid inget-flöde:nolldrift eller en läckande avstängningsventil. Nollställ-noll under korrekta förhållanden.
- Läsningen är låg:delrör, beläggning inuti röret, eller en underdimensionerad mätare längst ner i dess sortiment.
- Densiteten ser fel ut:ofta gasindragning eller ett rör som inte är helt blött, snarare än en verklig densitetsförändring.
Mönstret att komma ihåg: de flesta "mätarfel" är process- eller installationsproblem. Bekräfta fullt rör, stabilt flöde och ljudstöd innan du returnerar hårdvara.

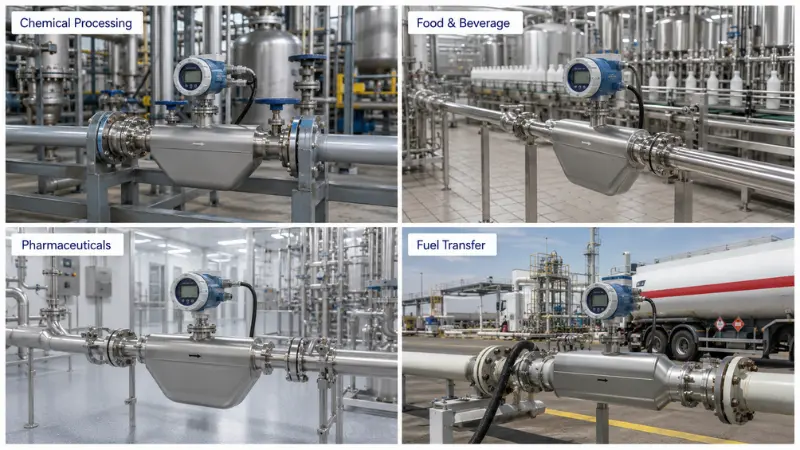

Tillämpningsexempel efter bransch
- Kemikalier:mass-baserad tillsatsdosering där densiteten varierar med batchtemperaturen, så volymetrisk mätning skulle glida.
- Olja och gas:bränsle och råolja, där API MPMS kapitel 5.6 anger hur Coriolis-mätare uppnårvård-överföringsnoggrannhet för flytande kolväten.
- Mat och dryck:sanitär batchning av sirap och koncentrat, med raka-rör hygieniska design för rengöring-på-plats.
- Läkemedel:hög-renhetsdosering där repeterbarhet och ett dokumenterat kalibreringsspår krävs.
FAQ
F: Hur exakt är en Coriolis-flödesmätare?
S: För vätskor är den typiska noggrannheten cirka ±0,1–0,2 % av avläsningen beroende på modell, flödeshastighet och förhållanden. Noggrannheten är högst i mitten av intervallet och försämras nära låg-flödesänden och under två-flöde.
F: Vad orsakar nolldrift i en Coriolis-flödesmätare?
S: Temperatur- och tryckförändringar, mekanisk påfrestning på mätarkroppen och dålig originalnolla. Den frekventa boven är nollställning medan en nedströmsventil läcker, vilket mätaren registrerar som verkligt flöde.
F: Kan en Coriolis-flödesmätare mäta flytgödsel?
S: Många kan, särskilt enkla-rör eller raka-rör som motstår igensättning. Nötning och medbringad gas är gränserna, så leverantören bör bekräfta lämplighet för ditt fastämnesinnehåll.
F: Vad är skillnaden mellan en Coriolis och en termisk massflödesmätare?
A: Coriolis mäter massa direkt från tubvridning och fungerar för vätskor och gaser; termisk massa härleder gasmassflöde från värmeöverföring och är bäst för låg-gas med stabil sammansättning. Coriolis är mer exakt och mångsidig; termisk massa är vanligtvis billigare för rutinmässig gasdrift.
F: Hur dimensionerar du en Coriolis flödesmätare?
S: Storlek efter flödesområde och tillåtet tryckfall med hjälp av den verkliga vätskans viskositet och densitet, inte efter rördiameter. Sikta på normalt flöde nära mitt-intervallet och låt leverantören beräkna tryckfallet för ditt värsta fall.
F: Behöver en Coriolis-flödesmätare ett rakt rördrag?
S: Den behöver mycket mindre än de flesta tekniker eftersom den inte är beroende av flödesprofilen, men specifika modeller har fortfarande installationsregler. Följ tillverkarens manual istället för att anta att ingen gäller.
F: Är en Coriolis-flödesmätare lämplig för trögflytande vätskor?
S: Ja, men tryckfallet ökar med viskositeten, så dimensionering är avgörande och en rak-rörsdesign är ofta att föredra. Bekräfta förlusten vid maximal viskositet innan du beställer.
Slutsats
En Coriolis-flödesmätare är det starkaste valet när en process behöver direkt massa, verklig densitet eller stabil noggrannhet när vätskeegenskaperna ändras - och ett dåligt val när en enkel volymetrisk indikering av rent vatten skulle göra det. Bestäm med grunderna: vätskeegenskaper, flödesområde, tryck och temperatur, tillåtet tryckfall, material, uteffekt och installationsförhållanden.
Det enskilt bästa du kan göra innan du köper är att förbereda din processdata. Med komplett vätske- och driftsinformation i handen kan duskicka dina uppgifter för en storleksgranskningoch få en mätare som fungerar i verklig tjänst snarare än bara på databladet.
