Ultraljudsflödesmätaresymbol på P&ID: Taggar och anteckningar

Det första du bör veta om en ultraljudsflödesmätaresymbol på en P&ID är att ritningen sällan säger att mätaren är ultraljud alls. Det du vanligtvis ser är en flödesinstrumentbubbla med en tagg som FE, FT eller FIT. Tekniken, installationstypen och ledningarna finns alla någon annanstans - i förklaringen, instrumentindexet, databladet och signallinjerna runt bubblan.

Den luckan är där de flesta P&ID-läsfel inträffar. Under en typisk EPC-granskning kan en köpare titta påen ultraljudsflödesmätaretaggen, behandla den som en generisk flödessändare och beställ fel hårdvara. Att läsa symbolen korrekt innebär att man kombinerar bubblan, etikettbokstäverna, signallinjerna, ritningsanteckningarna och stöddokumenten - och vet vilken man kan lita på när de inte håller med.

Vad representerar egentligen en ultraljudsflödesmätare?

På en P&ID ritas en ultraljudsflödesmätare som ett flödesinstrument kopplat till en processlinje: en bubbla på eller bredvid röret med en tagg och ett loopnummer.Ultraljudsflödesmätare mäter flödegenom att skicka ljudpulser genom vätskan och tajma dem, men den arbetsprincipen förekommer nästan aldrig i själva symbolen. Bubblan kommunicerar funktion, inte teknik.

I den vanligaste läsningen talar taggen om enhetens roll:

• FE- flödeselement, den primära avkänningspunkten.
• FT- flödessändare, som skickar en signal vidare.
• FÄRDIG- flödesindikerande sändare, som visar en lokal avläsning och sänder.
• FIC- flödesindikerande styrenhet, som är en kontrollfunktion, inte bara en mätare.

Haken är att samma bubbla kan stå för nästan vilken flödesteknik som helst. Om det är ultraljud, magnetiskt, virvel, turbin eller differentialtryck avgörs av anteckningen, förklaringen eller databladet - inte av formen på sidan.

Finns det en standard P&ID-symbol för en ultraljudsflödesmätare?

Kort svar: nej, inte en dedikerad sådan. Symbolsystemet de flesta projekt följer ärANSI/ISA-5.1, den långvariga-standarden för instrumentsymboler och identifiering. Den standardiserar bubbelformerna, bokstavskoderna och slingnumreringen - med andra ord, hur man visar att ett instrument mäter flöde, indikerar, sänder eller styr. Den tilldelar inte en unik grafik till varje mätteknik, så det finns ingen officiell "ultraljudsflödesmätare"-symbol på samma sätt som det finns en igenkännbar öppning eller kontroll-ventilsymbol.

Det är därför en flödesbubbla täcker så många mätartyper, och varför de flesta företag lägger sina egna konventioner ovanpå ISA-5.1 - en legendsymbol, ett taggsuffix eller en standardanteckning som lyder "ultrasonic". När du studerar en ritning läser du verkligen två saker samtidigt: grammatiken i ISA-stil som är gemensam i projekt, och det projektspecifika-ordförrådet som definieras i den ritningens förklaring. När de verkar vara i konflikt vinner projektförklaringen och databladet.

Läsa bubblan: form, linjer och var instrumentet bor

En instrumentbubbla är mer än en cirkel med bokstäver i. Dess form och linjen genom den talar om var enheten är monterad och vem som kan nå den - information som är viktig för idrifttagning, åtkomst till underhåll och felsökning.

UnderISA-utkastskonventioner, en vanlig cirkel betyder vanligtvis ett-fältmonterat, fristående instrument. En horisontell linje över mitten av bubblan signalerar att funktionen är tillgänglig för operatören i huvudkontrollrummet eller på en delad display såsom en DCS; en streckad linje pekar på en plats som normalt inte är tillgänglig, till exempel bakom en panel. En kvadrat ritad runt cirkeln indikerar vanligtvis en delad display eller delat kontrollsystem snarare än ett enda fysiskt instrument. Den exakta innebörden anges i legenden, så läs formen som en stark antydan, inte som bevis.

Raderna som lämnar bubblan är lika informativa. Följ dem för att se om flödessignalen går till en lokal indikator, en summerare, en PLC, en DCS, en brännare eller en styrenhet som driver en ventil. Linjestilen kodar signaltypen - elektrisk, pneumatisk eller en mjukvarudatalänk - och förklaringen anger vilken som är vilken. Om en sändare matar en styrenhet och styrenheten matar en styrventil, är mätaren en del av en styrslinga; om den bara matar en indikator eller summerare är den där för övervakning.

Taggbokstäverna: FE, FT, FIT, FIC - och de som folk glömmer

Bokstäverna i en tagg följer ANSI/ISA-5.1 identifieringssystemet, där den första bokstaven är den uppmätta variabeln och bokstäverna efter den beskriver vad enheten gör. För flow är de fyra du möter ständigt FE, FT, FIT och FIC, förklarat ovan. Aflödesgivare(FT) är det som de flesta bilder, men det är bara en del av bilden.

Där det blir knepigt är kombinationerna som dyker upp på upptagna ark:

• FQI / FQIT- Q lägger till totalisering, så enheten integrerar flödet över tid och kan även indikera och sända.
• FR / FIR- R betyder att avläsningen registreras, inte bara visas.
• FY- en beräknings-, relä- eller signal-omvandlingsfunktion i slingan snarare än själva mätaren.
• FAH / FAL- ett larm för högt eller lågt flöde kopplat till mätningen.
• FS- en flödesomkopplare, som verkar på ett tröskelvärde snarare än att rapportera ett kontinuerligt värde.
• FV / FCV- flödeskontrollventilen som slingan driver.

Inget av dessa bevisar att mätaren är ultraljud. De beskriver funktionen kring mätningen, just därför måste tekniken bekräftas någon annanstans.

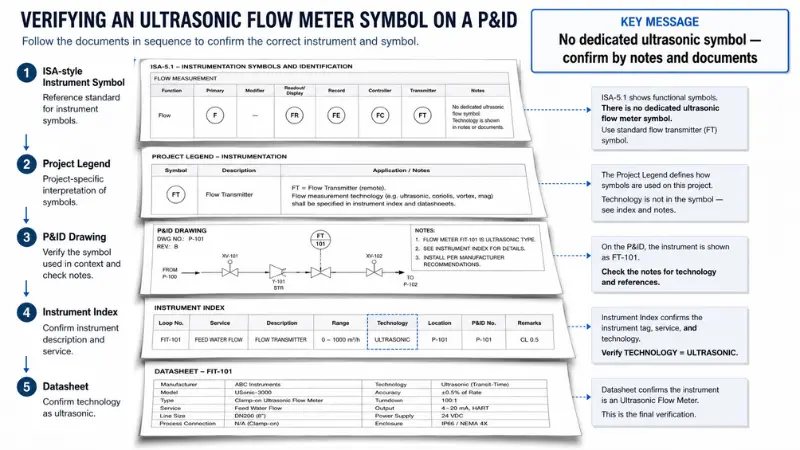

Hur ser man att mätaren är ultraljuds - inte bara "flöde"?

En flödesbubbla talar om för dig att något mäter flöde och vad det gör med signalen; det berättar inte om avkänningsprincipen. Ultraljudsdelen dyker upp på ett av några ställen:

• En anteckning bredvid bubblan, till exempel "ultrasonic flow transmitter" eller "clamp-on ultrasonic".
• En projektspecifik-symbol definierad i förklaringen.
• En post i instrumentindex som namnger mätartypen.
• Databladet knutet till taggnumret, vilket är den mest pålitliga källan av alla.

Vissa projekt lägger till en bokstav som "U" för att flagga ultraljudsteknik, men det är en huskonvention, inte en standard - behandla den som projekt-och bekräfta den mot förklaringen. Det hjälper också att veta vilken typ av ultraljudsmätare du har att göra med, eftersom det ändrar installationsreglerna.Transittidsmätare-, som jämför hur snabbt ljud färdas med och mot flödet, är det vanliga valet för rena vätskor och gaser.Dopplermätare, som avläser frekvensförskjutningen av partiklar eller bubblor, passar smutsigare eller luftade vätskor. P&ID visar nästan aldrig vilken som är specificerad, så databladet avgör det.

Läser symbolen steg för steg

Steg 1: Börja från legenden

Öppna legendarket innan du tolkar något annat. Den definierar symboler, linjetyper, förkortningar och taggregler för det ritpaketet, och en bra sådan kommer att berätta om projektet använder generiska flödesbubblor eller teknikspecifika-symboler. Att hoppa över det här steget är hur människor tillämpar ett projekts vanor på en annan ritning.

Steg 2: Bryt ner taggen

Ta isär en tagg som FT-101: F för flöde, T för sändare, 101 för slingan. Lägg till ett I (FIT-101) och instrumentet indikerar också lokalt; gör det till FIC-101 och du tittar på kontroll, inte mätning. Slingnumret är tråden som binder bubblan till alla andra dokument - index, datablad, ledningar, slingdiagram, kalibreringspost - så notera det noggrant.

Steg 3: Spåra signallinjerna

Följ linjerna från bubblan för att se hur mätningen används. En signal som leder endast till en indikator eller totaliserare är för övervakning; en signal som går till en styrenhet och sedan till en ventil är en del av aktiv styrning. Den distinktionen talar om för dig om slingan påverkar processen om mätaren driver eller misslyckas, vilket ändrar hur noggrant den måste specificeras och underhållas.

Steg 4: Öppna databladet för vad bubblan döljer

Symbolen kan inte visa processförhållanden, utgångstyp eller konstruktion, och det är just de saker som orsakar fältproblem. Databladet är där du bekräftar mätartyp, linjestorlek, vätske-, tryck- och temperaturgränser, utsignal, strömförsörjning, noggrannhet, fuktat material, givaretyp och klassificering av farligt-område. En missmatchning här är dyr: en 4-20 mA-slinga kopplad till en pulsingång kommer inte att läsa, en mätare utan rätt områdescertifiering kan inte installeras i en klassificerad zon och fel fuktat material kan misslyckas på en aggressiv vätska.

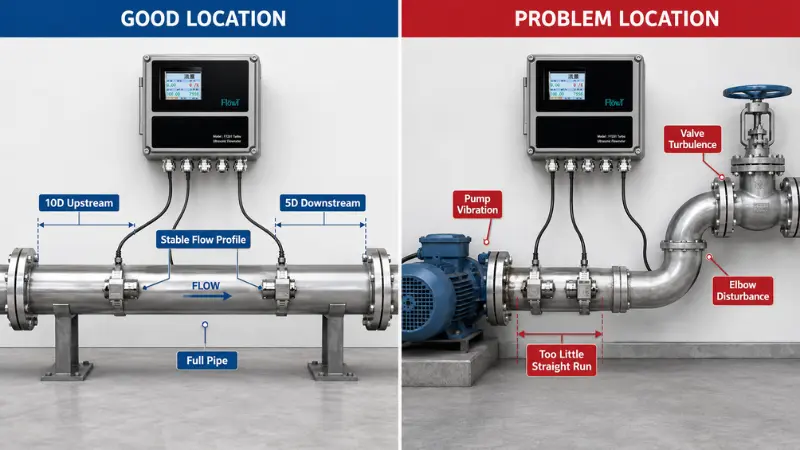

Steg 5: Kontrollera var mätaren sitter i röret

Bubblans position på linjen är en ledtråd till mätkvalitet, inte bara topologi. Ultraljudsmätare läser av hastighetsprofilen över röret, så de behöver ett någorlunda utvecklat, symmetriskt flöde för att nå sin angivna noggrannhet, och en mätare som dras omedelbart efter en pump, armbåge, reduktionsventil eller strypventil är en röd flagga.

Som utgångspunkt på fältet anges vätsketransiteringstidsmätare- vanligtvis med ungefär tio rördiametrar med rakt lopp uppströms och fem nedströms, mätt från närmaste störning. Två armbågar i olika plan, en styrventil eller en pump kan skjuta upp den uppströms belägna figuren till tjugo diametrar eller mer, och en klämma-vid eftermontering behöver ofta mer utrymme än en inline-spoldel eftersom omvandlarna inte kan korrigera för virvling. De exakta siffrorna kommer alltid från tillverkaren; för förvarsöverföring är de styrande referenserna AGA-rapport nr. 9 för gas och API MPMS kapitel 5.8 för flytande kolväten. Om P&ID visar att mätaren är fullproppad mot en armatur, flagga den före konstruktion, eftersomflödes-profilstörningär ett av de vanligaste precisionsproblemen ochför lite rakt rörär svårt att fixa när stålet väl är i marken.

Ultraljud kontra andra flödesmätaresymboler på en P&ID

Flera tekniker delar samma flödesbubbla, så den användbara frågan är inte "hur ser symbolen ut" utan "vad på arket som faktiskt skiljer en meter från en annan." Tabellen omarbetar jämförelsen kring vad du läser på ritningen, var den bekräftas och blandningen- att se efter.

Clamp-on vs inline: vad P&ID kan och inte kan berätta

Detta är den distinktion som kostar mest pengar när den missas, och P&ID förblir ofta tyst om den. En vanlig flödesgivare-tagg säger inte om mätaren spänner fast på utsidan av röret eller sitter i ledningen.

Ibland är ritningen explicit - en anteckning som "klämma-på ultraljudsflödesmätare", "inline ultraljudsflödesmätare", "spole-styckmätare" eller "icke-påträngande flödesmätning," eller en dedikerad förklaringssymbol. När den inte är det, är instrumentindexet eller databladet platsen för att avgöra det, och skillnaden är inte akademisk. Aklämma-på ultraljudsflödesmätarenbehöver ingen rörkapning och kan ofta eftermonteras på en spänningsförande ledning, men det beror på känt rörmaterial och väggtjocklek och ett rent rakt drag. En inline- eller spolmätare- betyder flänsar, fuktade delar och vanligtvis en avstängning att installera.

Läs taggen som "inline" som standard och en köpare kan beställa en spolebit och en flänssats för ett jobb som projektet avsåg att göra med externa givare, eller schemalägga en avstängning som aldrig behövdes. Det är den typ av fel en trettio{1}}sekunders databladskontroll förhindrar.

Ett fungerande exempel: läsning av FIT-205 på en kylvattenledning

Anta att ett P&ID visar detta:

FIT-205 - Flödesindikerande sändare - Ultraljud, klämma-på - Service: Kylvattenförsörjning - Signal: 4-20 mA till DCS

Läser det från vänster till höger: F är flöde, I betyder att det indikerar lokalt, T betyder att det sänder och 205 är slingan. Anteckningen fäster tekniken till ultraljud och installationen för att klämma fast-; servicelinjen talar om för dig att den är på kylvatten; och signalen säger att avläsningen går till DCS. Bara från taggen skulle du bara ha känt "en flödesgivare på kylvatten." Med lappen och signalen vet du att den indikerar och sänder, du vet att ingen rörkapning krävs och du vet var värdet hamnar i styrsystemet.

Föreställ dig nu samma slinga med ton som saknar - just FIT-205 på raden. En granskare som antar inline kunde beställa en flänsad spolebit och planera en avstängning när projektet avsåg externa givare. På andra ritningar kanske bubblan inte alls är en permanent mätare, bara en tie-in för enbärbar ultraljudsmätareanvänds vid driftsättning. Taggen ser identisk ut; arbetsomfattningen är helt annorlunda.

En snabb checklista för P&ID-granskning

När en flödestagg korsar ditt skrivbord, gå igenom detta innan du behandlar det som det förstås:

• Bekräfta symbolen mot förklaringen på det specifika ritpaketet.
• Dela taggen i variabel, funktion och loopnummer och spela in loopen.
• Spåra signallinjerna för att se om den övervakar eller styr.
• Öppna databladet för mätartyp, effekt, material, områdesklassificering och noggrannhet.
• Kontrollera förhållandena för rakt-rör och fullt-rör runt bubblan.
• Avgör klämma-på vs inline från anteckningen, indexet eller databladet - aldrig från bubbelformen.

Och de vanor som är värda att undvika: anta inte att FE är en komplett mätare, läs inte "U" som en universell symbol, hoppa inte över signallinjerna och låt inte en snygg bubbla-få dig från att öppna databladet.

Vanliga misstag - och vad de faktiskt kostar

•

• Behandlar FE som en färdig flödesmätare.

• FE är avkänningselementet; sändaren, indikatorn och alla kontroller kan vara separata taggar. Missa det och du under-räknas slingans hårdvara och kablar.

•

• Läser "U" som standard

• Vissa projekt använder det och många gör det inte. Anta att det är generiskt och att du kan ange fel instrument.

•

• Ignorerar signallinjerna

• Samma mätning kan driva indikering, summering, ett larm eller kontroll. Förbise en kontrollväg och en "enkel mätare" visar sig flytta en ventil.

•

• Hoppa över databladet

• Utgångstyp, områdesklassificering, fuktat material och noggrannhet står inte på symbolen, och en felaktig överensstämmelse visas som en mätare som inte läser av, inte klarar inspektionen eller inte fungerar.

•

• Ignorerar installationsvillkoren

• En korrekt symbol på en dålig plats ger fortfarande en dålig läsning; placering nära pumpar, armbågar och ventiler är den tysta orsaken till precisionsproblem.

FAQ

Finns det en standard P&ID-symbol för en ultraljudsflödesmätare?

Nej. ISA-5.1 standardiserar hur man visar att ett instrument mäter flöde, indikerar, sänder eller styr, men det tilldelar inte en unik grafik till ultraljudsteknik. Ultraljudsdelen identifieras av en anteckning, en projektförklaringssymbol, instrumentindex eller databladet.

Betyder FE en ultraljudsflödesmätare?

Nej. FE betyder flödeselementet - den primära avkänningspunkten. Det säger ingenting om tekniken. En ultraljudsmätare måste bekräftas från en anteckning, förklaringen, indexet eller databladet.

Vad är skillnaden mellan FE och FT på en P&ID?

FE är flödeselementet, den del som känner av flöde. FT är flödesgivaren, som omvandlar och skickar signalen vidare. På många slingor är de relaterade taggar som beskriver olika roller i samma mätning.

Hur vet jag om en flödesmätare på en P&ID är ultraljud?

Kontrollera i ordning: en lapp bredvid bubblan, en symbol i förklaringen, mätartypen i instrumentindexet och databladet som är knutet till taggen. Databladet är det mest tillförlitliga. Om ingen av dem säger ultraljud, anta inte att det är det.

Vad betyder FIT på en P&ID?

FIT är en flödesindikerande sändare: instrumentet visar en flödesavläsning lokalt och sänder även en signal till en annan enhet eller system.

Visar ett P&ID om mätaren är -på eller inline?

Ibland genom en anteckning eller en projektspecifik-symbol. Ofta gör det inte det, i vilket fall instrumentdatabladet eller indexet är där du bekräftar det - och svaret ändrar installationsarbetet, kostnaden och avstängningskraven.

Hur undviker jag att blanda ihop ultraljuds- och magnetiska flödesmätaresymboler?

Lita inte på bubblan; båda visas som flödesinstrument. Använd förklaringen, anteckningarna, indexet och databladet. Det hjälper också att veta hur de två teknikerna skiljer sig i praktiken, eftersom deras vätskor och installationsbehov inte är desamma - dettajämförelse av ultraljuds- och elektromagnetiska flödesmätareär en användbar utgångspunkt.

Summan av kardemumman

En ultraljudsflödesmätaresymbol på en P&ID är en utgångspunkt, inte ett fullständigt svar. Bubblan och taggen berättar funktionen; förklaringen, signallinjerna, anteckningarna, instrumentindexet och databladet berättar om tekniken, installationstypen och kabeldragningen. Läs dem tillsammans och symbolen blir tillförlitlig.

Om du specificerar, granskar eller köper en mätare, rada taggen, databladet och installationskraven innan du bestämmer dig för - och om du fortfarande väger tekniker, den här guiden tillatt välja rätt flödesmätareär en förnuftig nästa läsning.

Den här guiden underhålls av Flowt-instrumenteringsteamet och återspeglar vanliga P&ID- och ISA-stilkonventioner som används i processprojekt. För någon specifik ritning, hänvisa till din projektförklaring och instrumentdatabladet. Senast granskad: juni 2026.
