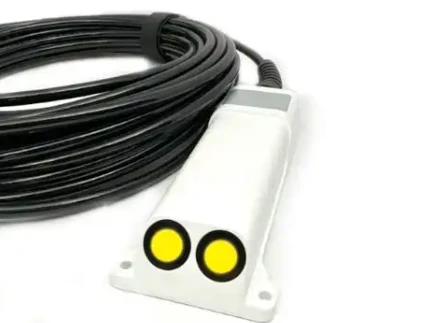

Dopplerultraljudsflödesmätarebaseras på den akustiska dopplereffekten. De beräknar flödeshastigheten genom att mäta frekvensförskjutningen av ekot som reflekteras efter att ultraljudsvågor möter suspenderade partiklar eller bubblor i vätskan.

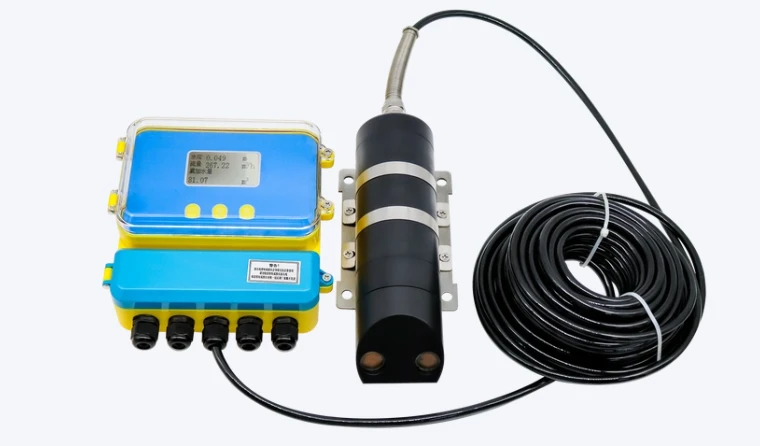

Dopplerflödesövervakningssystemet består av datainsamling, kommunikation och strömförsörjningssystem. Den använder ultraljudsdetekteringsteknik, som har hög mätnoggrannhet och god stabilitet. Det kan ge realtidsåterkoppling av data som flödeshastighet och flödeshastighet i realtid, vilket bidrar till konstruktionen av smart vattenskydd.
Ett Dopplerflödesövervakningssystem kan installeras i en kanal, huvudsakligen bestående av ett datainsamlingssystem, ett datakommunikationssystem och ett strömförsörjningssystem.
Datainsamling:
Genom att använda en fast ADCP kan den hämta realtidsdata om flödeshastighet, hastighet, vattennivå, flödesriktning och temperatur.
Datakommunikation:
Ett opto-isolerat gränssnitt (blixtskyddat) möjliggör trådlös datakommunikation; RTU:n både hämtar data och överför den till servern.
Strömförsörjningssystem:
Beroende på förhållanden på plats försörjer ett stolpmonterat system i kombination med solpaneler och ett batteriladdningssystem ström till utrustningen.-
Tillämpningar av Dopplerflödesmätare
Dopplerflödesmätare är instrument som används för att mäta flödeshastighet och flödeshastighet i floder, öppna kanaler och rörledningar. De använder sig av ultraljudsdetekteringsteknik, som erbjuder hög mätnoggrannhet, hög stabilitet, minimal känslighet för miljöfaktorer, inga roterande delar, låg underhållsfrekvens och hög driftsäkerhet.
Funktioner hos akustiska dopplerflödesmätare:
- Real-återkoppling av genomsnittlig flödeshastighet, flödeshastighet, vattennivå,-tvärsnittsarea och temperatur;
- Beräkning av realtid-flödeshastighet baserat på insamlad flödeshastighet och vattennivåparametrar;
- Skickar flödeshastighet, flödeshastighet, flödesriktning och vattennivådata till en angiven plattform med fastställda tidsintervall;
- Stöder fjärrparameterändring.
Installationsanmärkningar
1
ADCP mäter direkt hastigheten för fasta partiklar i vattnet, inte hastigheten på själva vattenflödet. Om det finns få eller inga fasta partiklar i vattenflödet kommer den uppmätta hastigheten att skilja sig från den faktiska vattenflödeshastigheten. Om sandhalten i vattenflödet överstiger 5 kg/m³ kommer ADCP inte att fungera korrekt.
2
2. För botten-monterade ADCP:er måste vattendjupet överstiga 35 cm för att mäta hastigheten. För bank-monterade ADCP:er måste vattendjupet överstiga 2 meter för att mäta hastighet.
3
3. ADCP:er måste installeras i en torr kanal. För kanaler som inte kan stängas av är installationen svår. Dessutom kräver ADCP-installation mycket kvalificerad personal och kan inte göras på måfå.
