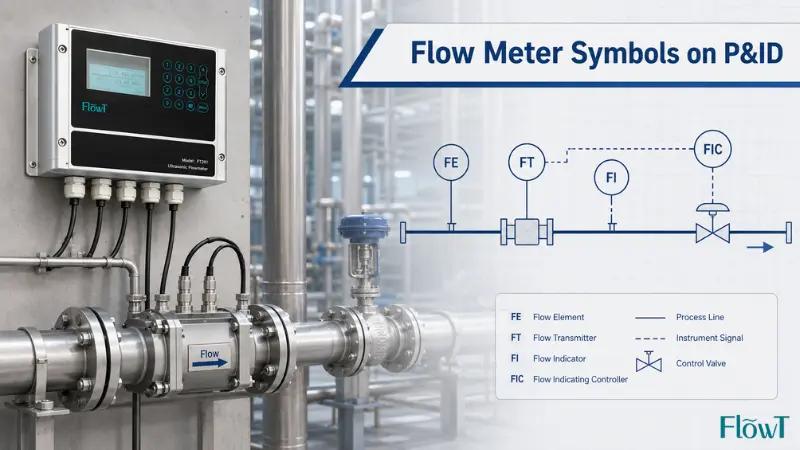

En flödesmätaresymbol på en P&ID talar om var flödet mäts, indikeras, överförs eller kontrolleras i en processlinje. På ritningen kan det se ut som en vanlig cirkel, en begränsning i röret eller en liten meterform. I praktiken innehåller det märket en överraskande mängd information om mätpunkten, instrumentfunktionen och designens syfte bakom slingan.
Om du öppnar ett rörlednings- och instrumentdiagram för första gången kan flödessymboler kännas förvirrande eftersom ritningen vanligtvis visar flera relaterade objekt samtidigt: ett primärt flödeselement, en sändare, en lokal indikator, en styrenhet och signallinjerna som binder dem till ett styrsystem. Den här guiden går igenom hur man läser dessa symboler på det sätt som ett instrument eller processtekniker läser dem under P&ID-granskning, så att du kan tolka en flödesmätpunkt utan att gissa. Genomgående gäller en regel: projektförklaringen, instrumentdatabladet och tillämplig standard har alltid sista ordet.
Vad är en flödesmätaresymbol på en P&ID?
En flödesmätaresymbol är den grafiska representationen av en flödesmätanordning eller flödesmätningsfunktion på en P&ID. Beroende på projektstandard och taggen kan samma typ av symbol stå för en komplett flödesmätare, ett primärflödeselement, en sändare, en lokal indikator eller en flödeskontrollfunktion.
Det är precis därför en symbol aldrig bör läsas på egen hand. Läs den tillsammans med bokstäverna inuti eller bredvid instrumentbubblan, slingnumret, processlinjen den sitter på, signallinjen som är ansluten till den och projekt-P&ID-förklaringen. En cirkel markeradFTpekar vanligtvis på en flödesgivare; en cirkel markeradFIbetyder vanligtvis flödesindikering; en tagg som t.exFIC-101hänvisar normalt till en flödesindikerande styrenhet i loop 101. Ritstilen varierar, men logiken är konstant: bokstäverna beskriver funktionen, medan formen och platsen berättar hur instrumentet passar in i processen.

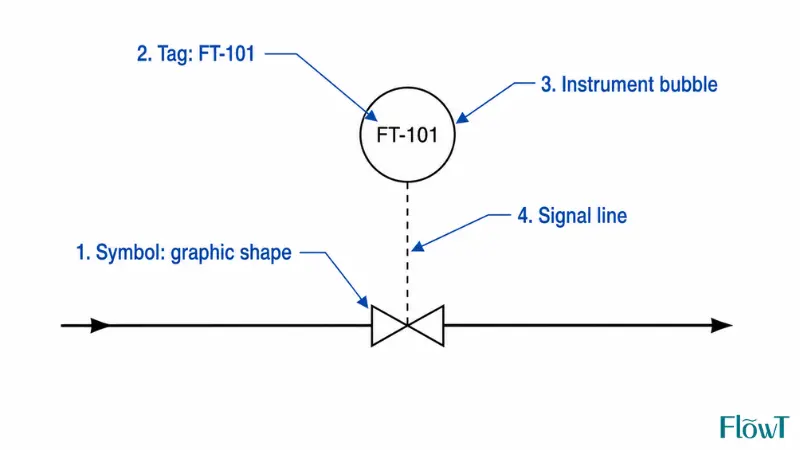

Flödesmätarsymbol vs tagg vs instrumentbubbla: vad varje del betyder
De flesta läsfel kommer från att sudda ut tre olika saker som sitter ovanpå varandra vid en mätpunkt. Att separera dem gör allt annat lättare.
- Symbolenär den grafiska formen på eller bredvid röret - en instrumentbubbla, en begränsning, ett avsmalnande rör eller en mätarkropp. Det antydervilken sortenhet eller funktion finns där.
- Taggenär texten: identifieringsbokstäver plus ett loopnummer, såsom FT-101. Bokstäverna talar om funktionen; numret binder instrumentet till en specifik slinga.
- Instrumentbubblanär cirkeln (eller cirkeln-i-en-ruta) som innehåller taggen. Dess form och linjen genom den kodardärinstrumentet lever - i fält, på en panel eller i ett delat displaysystem.
- Linjetypenansluten till bubblan är signalen: processanslutning, elektrisk signal, pneumatisk signal eller en digital datalänk.
Så en enda flödespunkt kan beskrivas med fyra lager samtidigt. Ett vanligt läsfel är inte symbolen i sig, utan att behandla etikettbokstäverna som dekorativ text. Bokstäverna är vanligtvis den mest tillförlitliga ledtråden på hela ritningen.
Hur man läser flödesmätartaggar: F, FE, FI, FT, FIC och mer
Det snabbaste sättet att avkoda en flödessymbol är att läsa etikettbokstäverna först. I de flesta P&ID-konventioner identifierar den första bokstaven den uppmätta variabeln och följande bokstäver beskriver instrumentfunktionen.
Vad betyder "F"?
Taggar för flödesinstrument,Fbetyder flöde. Den signalerar att instrumentet mäter, indikerar, sänder, växlar, registrerar, summerar eller styr flödet.
| Märka | Typisk betydelse | Vad det säger dig |
|---|---|---|
| FE | Flödeselement | Det primära avkänningselementet som interagerar med vätskan |
| FI | Flödesindikator | En enhet eller display som visar flödeshastigheten |
| FT | Flödesgivare | En enhet som omvandlar mätningen till en användbar flödessignal |
| FIC | Flödesindikerande styrenhet | En kontroller som både visar och styr flödet |
| FQ / FQI | Flödesmängd / Totalizer | Integrerar flödet över tid för att ge en total volym |
| FS | Flödesbrytare | Ändrar tillstånd när flödet passerar ett inställt tillstånd |
| FV | Flödesventil | Det sista kontrollelementet som drivs av slingan |
När taggen har en totaliserande funktion som FQ, gör punkten mer än att läsa momentan hastighet - den ackumulerar volym för batch, fakturering eller materialbalans. Det är samma jobb som sköts av en dedikeradflödessammantalarei fält.
Indikator vs sändare vs styrenhet
Dessa tre är lätta att blanda ihop och har väldigt olika funktion:
- A flödesindikatorvisar värdet. Den kan monteras lokalt vid rörledningen eller visas på en panel eller kontrollsystem-skärm.
- A flödesgivareskickar en signal. Den omvandlar det uppmätta flödet till en elektrisk, digital eller pneumatisk utgång som en PLC, DCS, inspelare eller styrenhet kan använda. Om du vill ha detaljerna påvad en flödesgivare faktiskt gör, det är värt att läsa separat, eftersom de flesta moderna mätare på en P&ID ritas som sändare.
- A flödesregulatorjämför det uppmätta flödet mot ett börvärde och driver ett slutligt kontrollelement - vanligtvis en ventil - för att hålla målet.
- A flödeselementär den del som fysiskt känner av eller skapar det mätbara tillståndet: en öppningsplatta, ett venturirör, en turbinrotor, ett magnetrör eller ett ultraljudsgivare.
Vad loopnumret säger dig
Siffran efter bokstäverna identifierar slingan. Om FE-101, FT-101 och FIC-101 alla visas i samma område, hör de nästan säkert till en mät- och kontrollslinga. Detta är den enskilt mest användbara vanan på en upptagen ritning: i många anläggningar P&ID är FE-101 och FT-101 inte två separata flödesmätare - de är två funktioner i samma flödesslinga, spårade från röret hela vägen till styrsystemet.

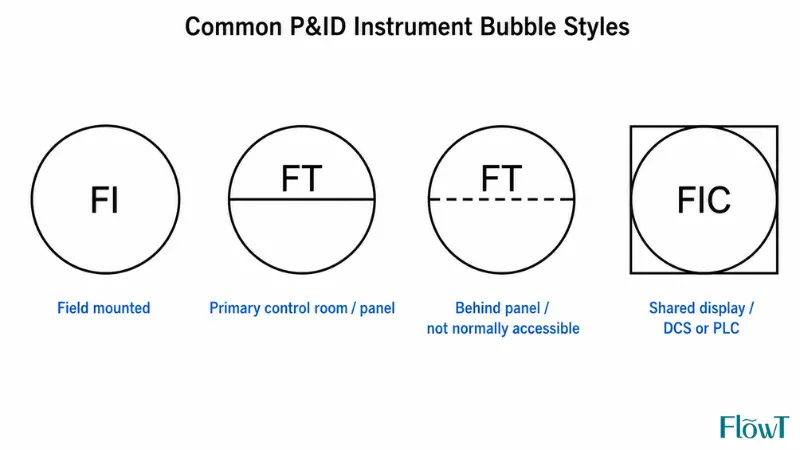

Vanliga P&ID-instrumentbubblor för flödesinstrument
Bubblan runt taggen är inte bara en behållare. Enligt den allmänt använda ISA-konventionen berättar dess form och linjen genom den var instrumentet är placerat och om en operatör kan nå det.
- Vanlig cirkel, ingen linje:ett diskret instrument, fältmonterat och normalt tillgängligt för operatören - till exempel en lokal FI vid röret.
- Cirkel med en heldragen horisontell linje:placerad på en primär plats såsom ett centralt kontrollrum, tillgängligt för operatören på framsidan av panelen.
- Cirkel med en streckad horisontell linje:placerad bakom en panel eller i en position som normalt inte är tillgänglig.
- Cirkel inuti en kvadrat:en delad display/delad kontrollfunktion, vanligtvis ett DCS-, PLC- eller SCADA-system snarare än en enda fristående enhet.
Det är därför lokal kontra fjärrindikation kan läsas direkt från ritningen när du känner till konventionen. Samma FT-tagg kan visas som en fältbubbla och igen som en delad-visningsbubbla, vilket visar att fältsignalen förs in i kontrollsystemet. Som alltid, bekräfta dessa stilar mot legenden, eftersom företag anpassar dem.
Vanliga symboler för flödesmätare och vad de betyder
Olika typer av flödesmätare ritas med olika symboler, men stilarna varierar beroende på företag, programvara, land och projekt. Läs mätartypen som en stark ledtråd, inte en garanti, och bekräfta den innan något beslut om design, installation eller inköp.
Symbol för allmän flödesmätare
En grundläggande flödesmätaresymbol är ofta en vanlig instrumentbubbla eller ett enkelt mätmärke på röret. Den visas när den exakta mätartypen ännu inte är specificerad, eller när ritningen bara behöver visa att flödet mäts vid den punkten. Den närliggande taggen - FI, FT eller FQ - väger mer än formen, eftersom den talar om för dig om punkten indikerar, sänder, summerar eller styr.På en ritning, leta eftertaggen och den anslutna signallinjen innan man antar något om tekniken.
Symbol för flödesmätare för öppningsplatta
En öppningsplatta är en differenstrycksanordning.- På en P&ID dyker det vanligtvis upp som en begränsning eller platta i ledningen, med tryckanslutningar som går till en differenstrycksgivare.På en ritning, leta efteruppströms och nedströms tryckuttag, impulsledningar, isolerings- eller bypassventiler och en tillhörande FT- eller FIC-etikett.
Plattan och sändaren är inte samma enhet: plattan skapar tryckskillnaden ochdifferenstrycksgivareomvandlar den skillnaden till en flödessignal. Öppningsbaserade-mätningar är vanliga på ånghuvuden, stora ledningar och gastjänster, och geometrin och osäkerheten styrs internationellt av
ISO 5167-serien för differentiell-tryckflödesmätning.
Venturi Meter Symbol
En venturi-metersymbol visar en gradvis avsmalning och breddning av röret, vilket speglar rörets verkliga form. Den väljs framför en vanlig öppningsplatta när processen behöver differentiell-tryckmätning med lägre permanent tryckförlust - en meningsfull fördel på stora vattenledningar eller energikänsliga-tjänster, även om det kostar mer och tar mer plats. Den permanenta-tryckförlustskillnaden- mellan primära enheter är exakt den typ av siffra som kvantifieras i ISO 5167. Liksom med munstycket visar symbolen det primära elementet, men mätslingan inkluderar även tryckanslutningarna och sändaren.
Symbol för rotameter eller variabelt områdesflödesmätare
En rotameter (mätare med variabel yta) dras med ett avsmalnande rör och en flottör; när flödet stiger, stiger flottören och operatören läser av en skala. På en P&ID brukar det markera en enkellokalkontrollpunkt snarare än en kontrollslinga, och taggen är ofta bara FI. Vissa versioner lägger till en sändare eller switch, så läs fortfarande taggen och anteckningarna. Typiska tjänster är elledningar, reningsledningar, kylnings-vattenkontroller och låg-laboratoriesystem - platser där en snabb visuell avläsning räcker.
Symbol för magnetisk flödesmätare
En magnetisk flödesmätare (magmeter) mäter ledande vätskor med hjälp av elektromagnetisk induktion och är vanlig på vatten-, avlopps-, kemikalie- och slurryledningar. Dess symbol kan antyda elektroder eller en mätarkropp installerad inline, och den ritas vanligtvis som en sändare eftersom de flesta magmetrar matar ut en signal.På en ritning, leta efteren inline mätarkropp på en vätskeledning plus en FT-tagg.
Här slår en konkret bedömning en generisk regel: för smutsigt, ledande avloppsvatten, amagnetisk flödesmätareär vanligtvis mer praktiskt än en turbinmätare eftersom den inte har någon rötor i flödesvägen för att smutsa ner eller slitas. Två installationsdetaljer är tillräckligt viktiga för att kontrollera på webbplatsen - bekräfta
korrekt jordningoch fodermaterial - och kom ihåg att magmetrar inte fungerar på gaser, ånga eller icke-ledande oljor.
Symbol för turbinflödesmätare
En turbinflödesmätare använder en rotor som snurrar med flödet; rotorhastigheten blir flödessignalen. På en P&ID innehåller symbolen ofta en rotor eller turbin-märke i kroppen, och enheten är förknippad med rena vätskor eller gaser.På en ritning, leta efteren meterkropp på en relativt ren linje med tillräckligt rakt lopp.
Eftersom aturbinflödesmätarehar rörliga delar är de praktiska frågorna flytande renhet, lagerslitage och viskositet. Hög eller föränderlig
vätskans viskositetändrar kalibreringen, så en turbin passar bra för rena,-lågviskösa bränslen och kolväten och en dålig för smutsig eller trögflytande drift.
Ultraljuds- och Coriolis-flödesmätaresymboler
Moderna P&ID:er visar i allt högre grad ultraljuds- och Coriolismätare. Enultraljudsflödesmätarekan ritas med en mätarkropp eller ett externt givarearrangemang, och kan vara klämma-på eller inline - vilket gör det till ett vanligt val för eftermontering och stora rör där skärning i en mätare är opraktisk. Som de flesta flödesmätare behöver den fortfarande tillräckligt
uppströms och nedströms raka rördragningaratt läsa korrekt.
En Coriolismätare ritas med en specialiserad kropp och används där massflöde, densitet eller hög noggrannhet krävs - kemikaliedosering, förvarsöverföring och materialbalans. Eftersom den underliggande principen skiljer sig från volymetriska mätare måste taggen, utrustningsanteckningen, instrumentindex och datablad vanligtvis bekräfta tekniken; grunderna iCoriolis massflödesmätningär värda att förstå innan du läser dessa loopar.
Ytterligare två typer fyller i vanliga tjänster: för ångledningar och många gasledningar ser du ofta envirvelflödesmätare, och för tryckluft och gasflöde a
termisk massflödesmätareär typiskt. Symbolen kan se generisk ut, så låt radens innehåll och taggen styra dig.
Symbol för flödesmätare Snabbreferensdiagram
Använd det här diagrammet som ett praktiskt läshjälp vid ritningen - hur symbolen tenderar att se ut, vilka taggar du kommer att se och vad du ska verifiera innan du litar på den.
| Typ av flödesmätare | Vanlig P&ID ledtråd | Typisk Tag | Vad du ska kontrollera |
|---|---|---|---|
| Allmän flödesmätare | Enkel mätarsymbol eller instrumentbubbla på ett rör | FI, FT, FQ | Om typen är angiven någon annanstans |
| Öppningsplatta | Begränsning i röret med tryckkranar | FE, FT, FIC | DP-sändare, impulsledningar, uttagsplats |
| Venturi mätare | Smidig smal-och-bred rörform | FE, FT | Permanent tryckförlust, rörstorlek, utrymme |
| Rotameter (variabel yta) | Avsmalnande rör med flottör, lokalt fäste | FI | Endast lokalt, eller ger den också en signal |
| Magnetisk flödesmätare | Inline-kropp på en ledande-vätskelinje | FT | Konduktivitet, jordning, fodermaterial |
| Turbinflödesmätare | Mätmärke för rotor eller turbin- | FT, FQ | Ren vätska, viskositet, rakt lopp |
| Ultraljudsflödesmätare | Inline eller klämma-på givarens indikering | FT | Rörmaterial, installationsmetod, rakt lopp |
| Vortex flödesmätare | Inline bluff-kroppsmätare, ofta på ånga/gas | FT, FQ | Minsta flöde, temperatur, vibration |
| Termisk massflödesmätare | Inline- eller insättningsmätare på en gas-/luftledning | FT | Gassammansättning, låg-flödeskapacitet |
| Coriolis flödesmätare | Specialiserad inline mätarkropp | FT, FQ, densitetstagg | Mass-flödesbehov, tryckfall, vibrationer |
Detta diagram är baserat på vanlig P&ID-praxis. Samma fysiska enhet kan representeras olika mellan standarder och projekt, så bekräfta alltid mot projektförklaringen och instrumentets datablad.
Läser en flödesslinga: FE-101, FT-101, FIC-101 och FV-101
Det tydligaste sättet att se hur symboler, taggar och signallinjer fungerar tillsammans är att läsa en hel slinga. Anta att ritningen visar fyra objekt som delar loop nummer 101 på samma rad:
- FE-101- flödeselementet, ritat som en begränsning i röret (en öppningsplatta).
- FT-101- sändaren, en bubbla som matas av impulsledningar från plattans tryckkranar. Den omvandlar differenstrycket till en flödessignal.
- FIC-101- styrenheten, vanligtvis en delad-displaybubbla i kontrollsystemet. Den jämför FT-101:s avläsning med ett börvärde.
- FV-101- styrventilen, det sista elementet. FIC-101 driver den för att hålla målflödet.
Följ raderna och berättelsen läser rent: plattan skapar en tryckskillnad, sändaren förvandlar den till en signal, styrenheten bestämmer och ventilen agerar. Ingen av dessa fyra är "flödesmätaren" i sig själv - tillsammans är de en flödeskontrollslinga. Att upptäcka det delade loopnumret är det som gör fyra separata symboler till en enda, begriplig funktion.

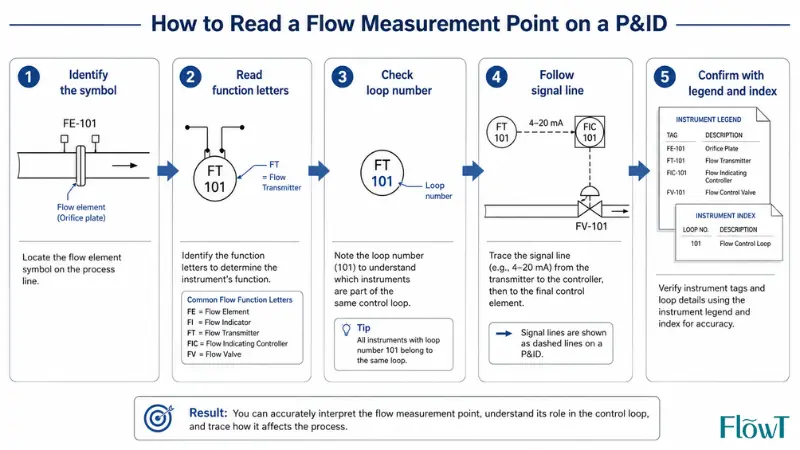

Hur tolkar man en flödesmätpunkt steg för steg?
Arbeta från ritningsformen till funktionen och sedan till processkontexten.
Steg 1: Identifiera symbolen eller mätarkroppen
Leta reda på märket på röret. Är det en vanlig cirkel, en begränsning, ett avsmalnande element eller en speciell mätarkropp? Detta är din första ledtråd till om ritningen visar en allmän funktion eller en specifik mätartyp.
Steg 2: Läs funktionsbokstäverna
Läs FE, FI, FT, FIC, FS eller FQ. FT sänder en flödessignal; FIC indikerar och kontrollerar; FE hänvisar till det primära elementet; FQ summerar. Bokstäverna löser de flesta oklarheter innan du tittar på något annat.
Steg 3: Kontrollera loopnumret
Matcha siffrorna. Delade siffror i ett område betyder nästan alltid en slinga, vilket låter dig spåra hela mätningen- och-kontrollvägen istället för att läsa isolerade enheter.
Steg 4: Följ och avkoda signallinjen
Linjetypen talar om hur instrumentet ansluts. Konventionerna varierar, men du kommer vanligtvis att stöta på en vanlig heldragen linje för en process eller mekanisk anslutning, en streckad linje för en elektrisk signal, en linje med dubbla snedstreck för en pneumatisk signal och en linje med små cirklar eller punkter för en digital datalänk. Anta inte att en lokal indikator når kontrollsystemet om inte en signallinje eller tagg bekräftar det - och när en linjetyp är obekant, läs den från ritförklaringen istället för att gissa.
Steg 5: Bekräfta med förklaringen och indexet
Stäng slingan genom att kontrollera P&ID-förklaringen, instrumentindexet och projektstandarden, särskilt över ritningar från olika företag, länder eller programvara. En symbol som ser bekant ut kan fortfarande ha en-projektspecifik betydelse.
Så här bekräftar du den faktiska mätartypen bakom symbolen
En P&ID-symbol visar avsikt, inte en garanti för vad som är installerat. När typen är av betydelse - för dimensionering, reservdelar, underhåll eller signering-av - följ dokumentspåret istället för enbart ritningen:
- P&ID- visar slingan, funktionen och anslutningarna.
- Instrumentindex- listar varje tagg med dess tjänst, typ och referenser.
- Datablad- definierar den specifika mätartekniken, materialen, räckvidden och noggrannheten.
- Slingdiagram- visar ledningar, avslutningar och signalväg enhet per enhet.
- I/O-lista- bekräftar hur signalen landar i styrsystemet.
En enkel disciplin förhindrar de flesta fältöverraskningar: godkänn inte en mätartyp enbart från P&ID-symbolen; bekräfta det i instrumentets datablad. Om P&ID bara visar en generisk FT och ingen teknologi, finns svaret i indexet och databladet, inte i formen.

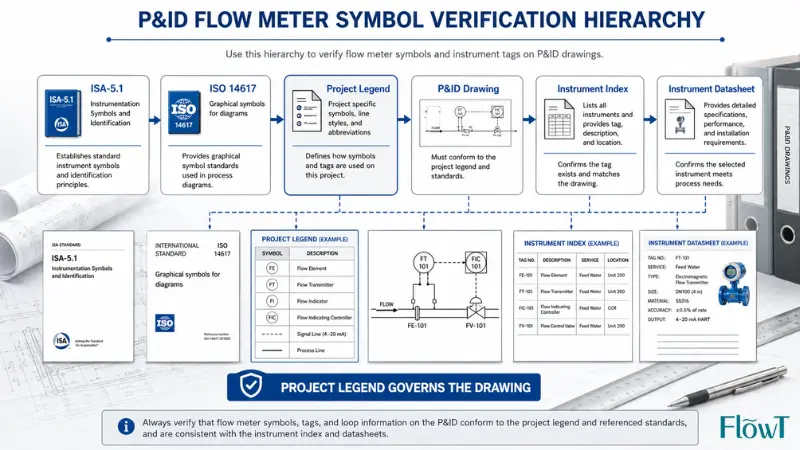

Standarder bakom symbolerna: ISA-5.1, ISO 14617 och Project Legends
Symboler varierar eftersom mer än en standard ligger bakom dem, och projekt anpassar dessa standarder till sina egna konventioner. Att känna till hierarkin förklarar det mesta av variationen du kommer att se.
I Nordamerika och mycket av processindustrin följer instrumentetiketter och symbolerISA-5.1-standard för instrument- och kontrollsymboler och identifiering, som sätter ett enhetligt sätt att skildra och identifiera mät- och kontrollfunktioner; dess revidering 2024 var
återförd för att understryka att kontrollsymboler ingår. Internationellt omfattas grafiska symboler för diagram - inklusive reglerna för att bygga och presentera dem på ett P&ID - av
ISO 14617, grafiska symboler för diagram. Specifikt för enheter med differentialtryck- definieras geometrin, installationen och osäkerheten av ISO 5167.
Den praktiska takeaway är enkel: standarder förklarar grammatiken, menprojektlegenden styr din ritning. När en välbekant symbol och projektförklaringen inte är överens, följ förklaringen och kontrollera sedan mot databladet.
Vanliga misstag vid läsning av symboler för flödesmätare
Förutsatt att varje symbol är universell
Många symboler följer vanliga konventioner, men inte alla ritningar använder samma grafiska stil.Exempel:en cirkel-i-en-ruta som betyder att "DCS delad visning" på ett projekt kan ritas annorlunda på ett annat. Behandla legenden som den sista referensen.
Blandar ihop FE och FT
FE är elementet; FT är sändaren.Exempel:i en munstycksinstallation är FE-201 plattan som skapar tryckskillnaden, medan FT-201 är sändaren som gör skillnaden till en signal. De är en slinga, inte två meter.
Ignorerar processvätskan
Symbolen visar avsikt; vätskan avgör om valet är vettigt.Exempel:en magnetisk mätarsymbol på en icke-ledande oljeledning är en röd flagga, eftersom en magmeter behöver en ledande vätska för att överhuvudtaget fungera.
Lokal vs fjärrindikation saknas
En FI kan vara en lokal fältläsning medan en FT sänder en signal någon annanstans.Exempel:en vanlig fältbubbla vid röret är inte detsamma som en kontroll-rumsavläsning, även när båda har en "FI"-stil-funktion. Verifiera från bubbelstilen, signallinjen och taggen.
Läser symbolen utan slingan
En flödesmätare är vanligtvis en del av en större slinga med en sändare, styrenhet, ventil, larm och förreglingar.Exempel:läser endast FE-101 samtidigt som man ignorerar FIC-101 och FV-101 döljer det faktum att punkten också styr flödet, inte bara mäter det.

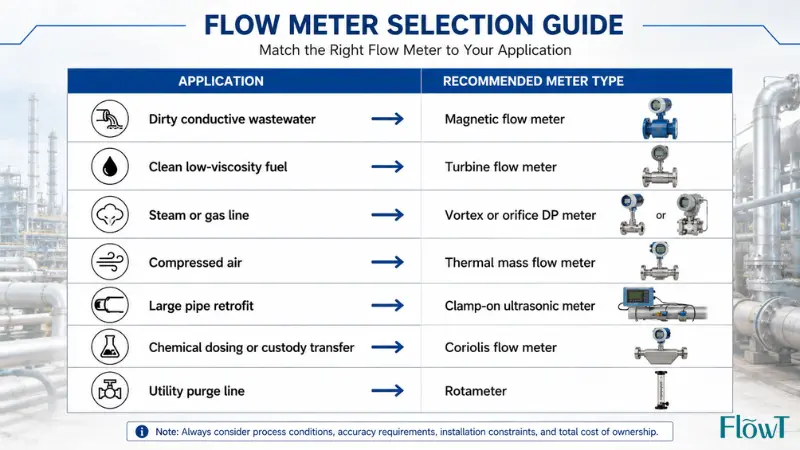

Att välja rätt flödesmätare bakom symbolen
Om du inte bara läser P&ID utan även väljer mätare är symbolen bara startpunkten. Förvandla den vanliga checklistan - vätsketyp, konduktivitet, renhet, rörstorlek, noggrannhet, tryckförlust, temperatur och tryck, effekt, underhållsåtkomst och områdesklassificering - till ett beslut snarare än en lista. Tabellen nedan visar hur dessa faktorer pekar på en typ; för en mer utförlig genomgång, se den här guiden påatt välja en lämplig flödesmätare.
| Ansökan | Ofta det praktiska valet | Varför |
|---|---|---|
| Smutsigt, ledande vatten eller avloppsvatten | Magnetisk flödesmätare | Inga rörliga delar i flödesbanan; tolerant mot fasta ämnen |
| Rent bränsle eller kolväte med låg-viskositet | Turbin eller positiv deplacement | Bra noggrannhet på rena vätskor; känslig för smuts och viskositet |
| Ånga eller många gasledningar | Vortex (eller öppning / DP) | Klarar hög temperatur; inga ömtåliga rörliga delar |
| Tryckluft och gas | Termisk massflödesmätare | Direkt mass-flödesavläsning, stark låg-flödesprestanda |
| Stora rör eller eftermontering, ingen avstängning | Klämma-på ultraljud | Inget rörsnitt, inget tryckfall, snabb installation |
| Kemikaliedosering, vårdnadsöverföring, massa + densitet | Coriolis | Hög noggrannhet och direkt massmätning |
| Lokal kontroll av verktyg, rensa eller-lågt flöde | Rotameter (variabel yta) | Enkel lokal indikation till låg-kostnad |
Till exempel är en öppningsplatta kostnadseffektiv-men lägger till permanent tryckförlust; en Venturi minskar den förlusten men kostar mer och behöver utrymme; apositiv deplacementmätarekan vara utmärkt på rena, trögflytande vätskor men tål smuts dåligt. Det bästa valet beror på applikationen - och på databladet - inte på symbolen.
Vanliga frågor om flödesmätaresymboler
F: Vad betyder FT på ett P&ID?
S: FT betyder vanligtvis flödessändare - en enhet som skickar en flödesmätningssignal till ett kontrollsystem, en brännare, en indikator eller en styrenhet.
F: Vad betyder FI i en flödesmätaresymbol?
S: FI betyder vanligtvis flödesindikator. Den visar flödet till en operatör, antingen lokalt i fält eller på en panel eller kontrollskärm, beroende på bubbelstilen.
F: Vad betyder FE på en P&ID?
S: FE betyder vanligtvis flödeselement - det primära elementet som mäter eller skapar det mätbara tillståndet, såsom en öppningsplatta, venturirör, turbinrotor eller avkänningselement.
F: Vad är skillnaden mellan FE och FT?
A: FE är det primära elementet som interagerar med vätskan; FT är sändaren som omvandlar mätningen till en signal. I en öppningsslinga är plattan FE och differentialtrycksgivaren är FT - två funktioner i en slinga.
F: Är en öppningsplatta en flödesmätare?
S: En öppningsplatta är det primära elementet i en differentialtrycksflödesmätare-, inte en komplett mätare i sig. Den behöver tryckkranar och en sändare för att producera en flödesavläsning, och dess design styrs av ISO 5167.
F: Varför visar vissa flödessymboler både FE och FT?
S: Eftersom elementet och sändaren är olika funktioner. FE interagerar med vätskan eller skapar det mätbara tillståndet; FT förvandlar det tillståndet till en signal.
F: Hur vet jag vilken typ av flödesmätare som visas?
S: Läs symbolen, etikettbokstäverna och närliggande anteckningar, bekräfta sedan med instrumentindex och datablad. En generisk FT på P&ID kan definieras som en specifik teknologi i ett annat dokument.
F: Är en flödesmätarsymbol densamma i varje P&ID?
S: Nej. Projekt använder liknande konventioner, men den exakta symbolen varierar beroende på företag, programvara, bransch och standard. ISA-5.1 och ISO 14617 sätter grammatiken, men projektlegenden vinner alltid.
F: Var kan jag hitta rätt P&ID-förklaring?
S: Förklaringen är vanligtvis ett dedikerat ark längst fram på ritsetet, som stöds av instrumentindex och projektstandarder. Vid tveksamhet åsidosätter förklaringen och databladet all allmän konvention.
Nyckel takeaways
En flödesmätaresymbol är mer än ett litet märke på ett P&ID. Läss tillsammans med dess tagg, loopnummer, bubbelstil och signallinje, den talar om var flödet mäts, hur mätningen används och om punkten är indikerad, överförd, summerad, kontrollerad eller en del av en större loop.
För att läsa flödessymboler på ett tillförlitligt sätt: lita aldrig på formen ensam, läs taggbokstäverna, matcha slingnumret, avkoda signallinjen och bekräfta betydelsen mot projektförklaringen, instrumentindexet och databladet. När väl symboler, taggar och processkontext klickar på plats blir även en tät P&ID enkel - och när du väljer en mätare för ett riktigt projekt är ritningen utgångspunkten, med det slutliga valet avgörs av processförhållanden, noggrannhetsbehov, installationsbegränsningar och kontrollsystemet.
