När man jämförmassflöde vs volymflöde, den praktiska skillnaden är enkel: massflöde berättar hur mycket material som faktiskt rör sig, medan volymflöde talar om hur mycket utrymme det materialet tar upp medan det rör sig. Båda är giltiga mått. Problemet börjar när människor behandlar dem som utbytbara - och de inte är det, särskilt för gas, ånga och annan vätska vars densitet skiftar med temperatur, tryck eller sammansättning.
Den här guiden tar upp skillnaden mellan massflöde och volymetrisk flöde, hur man konverterar mellan dem, var var och en är rätt val och hur man matchar mätningen till en specifik flödesmätare. Den är skriven för ingenjörer och köpare som måste specificera en mätare, inte bara definiera en term.
Snabbt svar:Användavolymetriskt flöde(m³/h, L/min, GPM) för stabila vätskor som vatten, där densiteten knappt ändras. Användamassflöde(kg/h, lb/h) för gaser, ånga, bränsle, dosering och alla energi- eller materialbalanseringsjobb- där samma volym kan innehålla mycket olika mängder material. När vätskan är komprimerbar och du är osäker, mät massa eller kompensera för det.

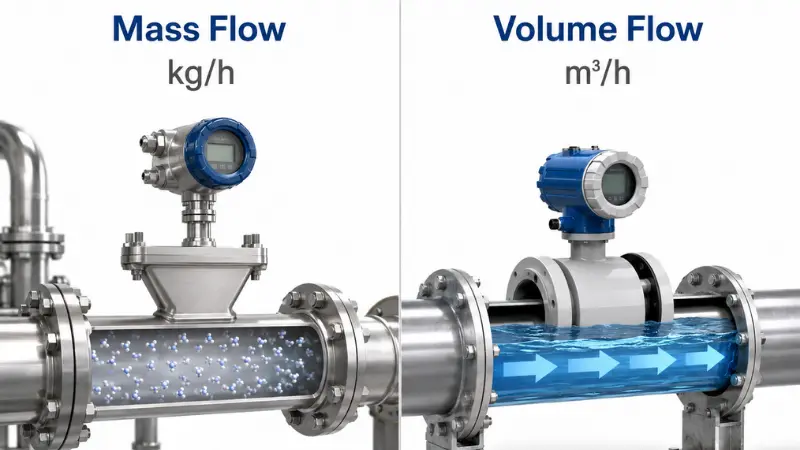

Massflödeshastighet vs volumetrisk flödeshastighet: Snabb jämförelse
De två mätningarna svarar på olika frågor. Massflödeshastighet svararhur mycket ämne som rör sig; volymetrisk flödeshastighet svararhur mycket volym som rör sig. De är sammanlänkade av densitet, så när densiteten är känd och stabil är konverteringen mellan dem enkel. När densiteten rör sig -, normalfallet för gaser - blir den länken komplicerad, och det är därifrån de flesta mätfelen kommer.
| Faktor | Massflöde | Volymflöde |
|---|---|---|
| Vad den mäter | Faktisk mängd material | Utrymme som den rörliga vätskan upptar |
| Huvudfrågan | Hur mycket ämne rör sig? | Hur mycket volym rör sig? |
| Grundformel | massflöde=densitet × volymflöde | volymflöde=area × hastighet |
| Gemensamma enheter | kg/h, kg/s, lb/h, g/min | m³/h, L/min, GPM, CFM |
| Densitetens roll | Representerar direkt kvantitet | Behövs bara om du vill ha massa |
| Temperatur/tryck | Robust när gasförhållandena varierar | Läsningen skiftar när densiteten ändras |
| Bäst för | Gaser, ånga, bränslen, dosering, balans | Vatten, stabila vätskor, limning, VVS |
| Typiska mätare | Coriolis, termisk massa | Ultraljud, magnetisk, turbin, PD, variabel area |
| Kostnadstendens | Ofta högre för direkt massmätning | Ofta lägre i allmän vätskebelastning (varierar med storlek, material, noggrannhet, certifiering) |
| Huvudrisken | Över-ange var volymen räcker | Ignorera densitetsförändring i gas eller ånga |
Vad är massflödeshastighet?
Massflödeshastighet är mängden material som passerar en punkt per tidsenhet - genom ett rör, en kanal, ett munstycke eller en mätare. Det styrande förhållandet är:
ṁ = ρ × Q, varṁär massflödeshastighet,ρär vätskedensitet, ochQär volymetrisk flödeshastighet.
Typiska enheter är kg/h, kg/min, kg/s, g/min, lb/h och t/h. För gaser ser du även SLPM, SCCM, SCFM och Nm³/h. Dessa ser ut som volymenheter, men de beskriver enkvantitetav gas som refereras till en fast uppsättning villkor - värda att komma ihåg, eftersom det är en frekvent källa till förvirring.
Nå efter massflöde när den faktiska mängden material driver kvalitet, kostnad, säkerhet eller energi:
- Kemisk dosering, blandning och reaktionskontroll
- Bränsle- och förbränningsgasförbrukning
- Ånga och energiberäkning
- Förvaringsöverföring och faktureringsrelaterad-mätning
- Varje process där temperaturen eller trycket svänger tillräckligt för att flytta densiteten
Om samma rör kan bära olika mängder användbart material från en timme till en annan på grund av att trycket ändrats, kommer volymen ensam inte att berätta vad du behöver. För den underliggande avkänningsprincipen, se hur amassflödesmätare fungerar.
Vad är volumetrisk flödeshastighet?
Volumetrisk flödeshastighet är volymen vätska som passerar en punkt per tidsenhet. Grundförhållandet är:
Q = A × v, varQär volymetriskt flöde,Aär tvärsnittsflödesarean-, ochvär medelhastigheten.
Typiska enheter är m³/h, m³/s, L/min, L/h, GPM, CFM och ft³/min. Volymflöde är det naturliga valet för vatten och stabila vätskor, där densiteten knappt rör sig under normala förhållanden: kylslingor, pumputsläpp, bevattning, tankfyllning, VVS-luftbalansering och dimensionering av rör eller pump. I dessa fall är en volymmätare vanligtvis enklare, billigare och lättare att underhålla. De flesta hastighets-baserade instrument - inklusiveultraljudsflödesmätare- mäter faktiskt volymflödet och härleder bara massa om du ger dem densitet.

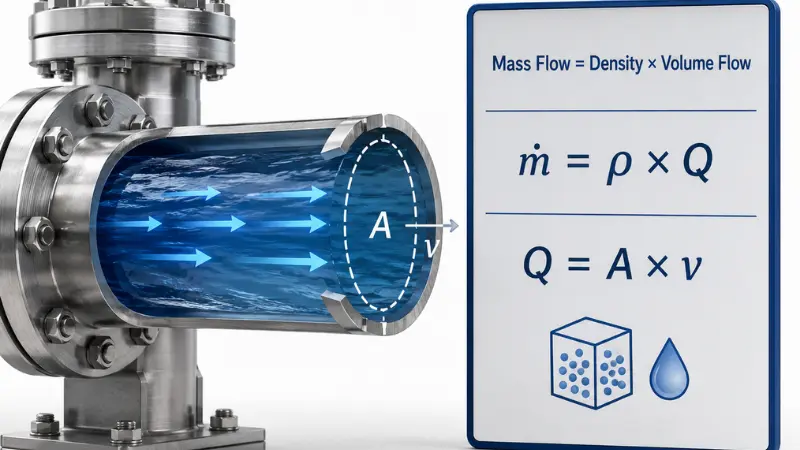

Hur konverterar man volymflöde till massflöde?
Densitet förbinder de två:
ṁ = Q × ρ, eller omarrangerat,Q = ṁ ÷ ρ.
Detta fungerar rent när densiteten är känd och stabil. Den blir opålitlig i det ögonblick densiteten ändras och varken mäts eller kompenseras.

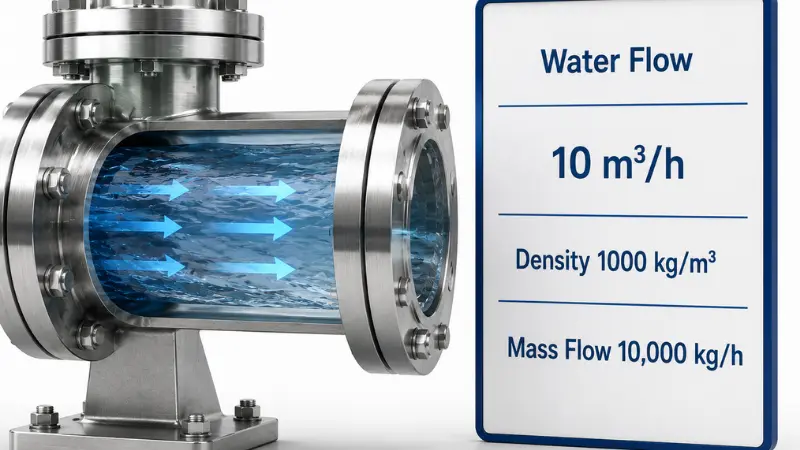

Ett snabbt vätskeexempel: vatten som strömmar med 10 m³/h, med en densitet på ungefär1000 kg/m³, ger 10 m³/h × 1000 kg/m³=10 000 kg/h. Uppskattningen gäller för vatten eftersom dess densitet är ganska stabil, även om det fortfarande driver med temperaturen - vattnet är cirka 4 % lättare nära kokning än vid 4 grader . För heta vätskor, blandade vätskor, slam eller vätskor med växlande koncentration, kontrollera densiteten innan du litar på omvandlingen.
Varför är gasflödet svårare: densitet, temperatur och tryck?
Gasdensiteten är inte fixerad. Komprimera en gas och samma volym rymmer mer massa; värm den och den expanderar för att uppta mer volym. Detta följer direkt avidealgaslagen, med en kompressibilitetskorrektion (Z) för verkliga gaser vid högre tryck. Så 100 m³/h luft vid ett tryck och en temperatur är helt enkelt inte samma mängd luft som 100 m³/h vid ett annat.
Det är därför gasledningar förlitar sig på massflöde, standard volymetriska enheter och temperatur- och tryckkompensation. För att få massflöde från en volymetrisk avläsning på en gas behöver du densitet - vilket innebär att mata in levande tryck och temperatur (och helst sammansättning) till en flödesdator eller sändare. En vanlig, praktisk uppställning parar en hastighets- eller differentialtrycksmätare- med entryckgivareoch en temperaturingång. Haken är att det antydda massflödet bara är lika bra som dessa ingångar. Få fel densitet, tryck, temperatur eller sammansättning, och den beräknade massan är också fel.
Faktiskt flöde vs standardflöde: SCFM vs ACFM och Nm³/h
Den enskilt vanligaste-gasmätningsfällan är att blanda det faktiska volymetriska flödet med standardvolymflödet.
| Kalla | Exempel enheter | Vad den representerar | Där den används |
|---|---|---|---|
| Faktiskt volymetriskt flöde | ACFM, verklig m³/h | Volym vid verklig driftstemperatur och tryck | Dimensionering, hastighetskontroller,-tryckfallsarbete |
| Standard volymflöde | SCFM, Nm³/h, SLPM | Volym normaliserad till en fast referenstemperatur och tryck | Jämför gaskvantiteter, faktureringsreferenser |
| Massflöde | kg/h, lb/h | Den verkliga mängden material, oberoende av förhållandena | Förbränning, dosering, vårdnadsöverföring, energi |
Standardenheter finns så gaskvantiteter kan jämföras på lika villkor - men bara om referensvillkoren anges. Det finnsingen enhetlig universell definition av "standardvillkor": ISO 13443 för naturgas använder 15 grader, den amerikanska olje- och gasindustrin använder ofta 60 grader F, och flera organ har mer än en definition. Innan du jämför två gassiffror, bekräfta:
- Är värdet verkligt eller standard?
- Vilken referenstemperatur och -tryck gäller?
- Är gassammansättningen känd?
- Kompenseras avläsningen för temperatur och tryck?
- Mäter mätaren massa direkt eller beräknar den?
Två avläsningar som ser identiska ut kan representera mycket olika mängder gas.
Applikations-baserade urvalsexempel
Definitioner ger dig bara så långt. Här är hur valet tenderar att spela ut i riktiga växter.
Vattenrening och distribution
För behandlat vatten, råvatten och kylledningar är jobbet vanligtvis volym: m³/h genom en rörledning, pumpeffekt, total genomströmning. Densiteten är stabil, så en volymmätare är det praktiska svaret. På en hel DN100-plus behandlad-vattenledning där det är ovälkommet att kapa röret, en klämmaultraljudsflödesmätareeftermonteringar utifrån - förutsatt att röret är fullt och akustiken är rimlig. För avloppsvatten, slam och andra ledande eller smutsiga vätskor, enelektromagnetisk flödesmätareär arbetshästen: inga rörliga delar och god tolerans för fasta ämnen. Fältanteckning: gå bara till massa- eller densitetskompensation här när du kör en värme- eller massbalans, inte för rutinmässig flödessumman.

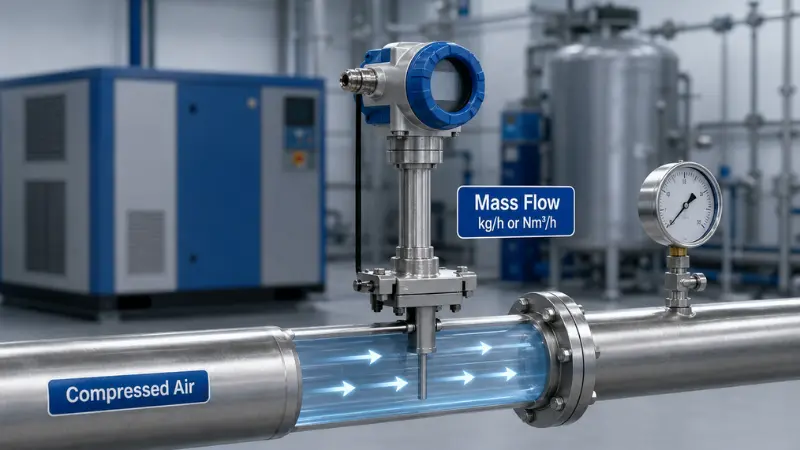

Tryckluft, kväve och andra rena gaser
Tryckluftsmätning är där den faktiska-mot-standardförvirringen biter hårdast: människor loggar m³/h vid linjetryck och jämför det sedan med en leverantörs Nm³/h, vilket är en annan mängd. För rena, torra gaser, atermisk massflödesmätareläser massa (eller standardvolym) direkt och hanterar tryckluft, kväve, syre, biogas och naturgas väl. Observera dock gränserna: ändrad gassammansättning, fukt eller förorening förändrar värmeöverföringsbeteendet som dessa mätare är beroende av, så de passar rena, kända gaser bäst.
Naturgas- och bränslebrännare
En brännare bryr sig inte om hur mycket utrymme gasen upptar; det bryr sig om hur mycket bränsle som kommer. Det är en massa- eller energifråga. Termiska massmätare täcker många rena bränsle-gasledningar, medan tryck- och temperatur-kompenserad virvel eller differential-tryckmätare hanterar högre-tryck eller högre-temperaturer. Oavsett teknik är leveransen en betingad massa eller standard-volym, inte obearbetad faktisk volym.
Övervakning av ångenergi
Ånga är komprimerbar och blir varm, så enbart volymflödet säger lite om energi. För mättad eller överhettad ånga, avirvelflödesmätaremed tryck- och temperaturkompensation är ett vanligt val, att omvandla hastighet till en massa- eller energiavläsning. Att hoppa över kompensation på ånga är ett av de enklare sätten att felaktigt ange energianvändning.
Kemisk dosering och blandning
När ett recept definieras av massförhållandet - reaktanter, tillsatser, blandningar - behöver du massa, inte volym, eftersom en fast volym av en varm eller koncentration-skiftad vätska inte är en fast mängd ämne. Detta är det klassiska fallet för direkt massmätning; aCoriolismätaremäter massa, och vanligtvis densitet och temperatur, utan en separat densitetsberäkning. För lägre-kostnadsdosering av oljor och trögflytande vätskor där Coriolis är overkill, en positiv-förskjutning elleroval-växelmätareger en solid volymetrisk grund.
Bränsle- och oljeöverföring
För diesel, eldningsolja och smörjmedel är vätskan någorlunda stabil men ofta trögflytande. Aturbinflödesmätarepassar rena,-lågviskösa bränslen, medan positiva-deplacement- och växelmätare hanterar tjockare oljor. Om fakturering eller vårdnadsöverföring är inblandad och densiteten varierar med temperaturen, lägg till temperaturkompensation eller gå upp till direkt massmätning.
Matris för val av massflöde vs volymflödesmätare
Använd detta som ett snabblistverktyg och verifiera sedan mot din exakta vätska, tryck och rör.
| Meter | Åtgärder | Bäst för | Inte idealiskt för | Installationsanvisningar |
|---|---|---|---|---|
| Coriolis | Mässa (direkt) | Hög-noggrannhet i massa, dosering, förvarsöverföring, densitetsutdata | Mycket stora rader på en stram budget; fall med högt-tryck- | Inline; beakta vikt, tryckfall och vibrationer |
| Termisk massa | Massa / standardvolym | Rena, torra gaser: tryckluft, kväve, biogas | Våt, smutsig eller variabel-sammansättning; vätskor | Insättning eller infogning; behöver kända gasegenskaper |
| Ultraljud (transittid-) | Volym (hastighet) | Rengör vätskor, eftermontering, stora rör, kläm fast- | Tunga bubblor eller fasta ämnen; delvis fulla rör | Klämma-på eller inline; behöver ett fullt rör och bra akustik |
| Ultraljud (Doppler) | Volym (hastighet) | Vätskor med vissa partiklar eller bubblor | Mycket rena vätskor utan reflexer | Spänn fast-på; förlitar sig på reflekterande partiklar i flödet |
| Elektromagnetisk | Volym (hastighet) | Ledande vätskor: vatten, avloppsvatten, slam | Icke-ledande vätskor; gas och ånga | Inline eller infogning; vätskan måste vara ledande |
| Virvel | Volym (kompenserad för massa) | Ånga, gas och vissa vätskor över ett brett spektrum | Mycket lågt flöde; tung slurry | Behöver rakkörning; lägg till P och T för ångenergi |
| Turbin | Volym (hastighet) | Rena vätskor och gaser med låg-viskositet | Trögflytande, smutsigt eller pulserande flöde | Inline; känslig för skräp och viskositetsförändringar |
| Positiv deplacement/växel | Volym | Oljor, bränslen och trögflytande vätskor | Smutsiga vätskor som kan blockera rörliga delar | Inline; periodiskt underhåll av rörliga delar |
| Variabel yta (rotameter) | Volym | Enkel lokal indikation, låg kostnad | Fjärrutgång, hög noggrannhet, förvarsöverföring | Vertikal montering; främst visuell avläsning |
| Differenstryck (öppning / venturi) | Volym (anledd) | Vätskor, gas och ånga när de är väl konstruerade | Låga eller mycket varierande flödesområden | Behöver rakkörning; effekt beror på ett stabilt tryckfall |
En enkel väg för urvalsbeslut
Om du vill ha ett snabbt första klipp, gå dessa frågor i ordning:
- Är vätskan en gas eller ånga? Välj sedan massflöde eller kompenserad standard-volymmätning.
- Är det stabilt vatten eller liknande vätska? Då brukar det räcka med volymflöde.
- Förändras densiteten med temperatur, tryck eller koncentration? Välj sedan massflöde, eller volym plus densitet, temperatur och tryckkompensation.
- Är det ett problem att kapa röret? Överväg sedan en klämma-på ultraljudsmätaren för en full vätskeledning.
- Är vätskan ledande, smutsig eller en slurry? Då passar oftast en elektromagnetisk mätare bättre.
- Är hög noggrannhet eller materialbalans kritisk? Föredrar sedan direkt massmätning framför antagen massa.
Inget av detta ersätter en ordentlig recension, men det brukar begränsa tio alternativ till två eller tre. För en bredare genomgång, se den här guiden omhur man väljer en lämplig flödesmätare.
Vad ska man förbereda innan man begär en offert för flödesmätare?
Du kommer att få en snabbare, mer exakt rekommendation om du samlar ihop detta först:
- Vätska och fas: vatten, olja, kemisk vätska, tryckluft, naturgas, ånga, slurry eller blandad
- Mätmål: volym för kapacitet eller massa för dosering, energi eller fakturering
- Normal och maximal temperatur och tryck
- Densitetsbeteende: stabilt eller variabelt med temperatur, tryck eller sammansättning
- Minsta, normala och maximala flödeshastighet
- Rörstorlek, material, väggtjocklek, foderskick och tillgängligt rakt lopp
- Erforderlig noggrannhet: övervakning, processkontroll, dosering, energi eller förvarsöverföring
- Installationsbegränsning: inline, kläm-på eller infogning
- Utgång och kommunikation: 4–20 mA, puls, relä, RS485 Modbus eller HART
- Underhåll och budgetprioriteringar
Med dem i handen kan duskicka dina specifikationer till en applikationsingenjöroch hoppa över flera omgångar fram-och-tillbaka.
Vanliga misstag att undvika
Behandla gasvolymen som fast
En gasvolymavläsning utan angivna villkor kan över- eller under-ange det faktiska beloppet med tvåsiffriga-procentsatser, vilket kastar ut både fakturering och förbränningsjustering. Antag aldrig att en volymavläsning representerar samma mängd gas om inte förhållandena är kända.
Förvirrar standardflöde med faktisk flöde
SCFM, SLPM, SCCM och Nm³/h är inte samma som faktisk rörvolym. Att jämföra dem med faktiska m³/h skapar fantom "förluster" eller "vinster" som egentligen bara är enhetsfel. Bekräfta alltid referensvillkoren först.
Använder volym för materialbalans utan densitet
Om processen behöver massa räcker det inte med enbart volymavläsning. Din balans kommer att glida tyst och batchkvaliteten eller avkastningen blir lidande. Du behöver densitet, eller en direkt massmätning.
Över-angivelse av en massmätare för vanligt vatten
Massmätare är kraftfulla, men inte alla jobb behöver en. För stabilt vattenflöde betalar du för noggrannhet och densitet som du aldrig kommer att använda, ofta samtidigt som du lägger till tryckfall. En volymmätare är vanligtvis mer praktisk.
Ignorerar installationsvillkoren
Även rätt mätare läser dåligt när den är dåligt installerad. Otillräckligt rakt rör, medbringade bubblor, fasta ämnen, vibrationer, en delvis hel linje eller en störd flödesprofil kan alla försämra noggrannheten.
FAQ
Är massflöde detsamma som volymflöde?
Nej. Massflöde är mängden material som rör sig per tidsenhet; volymflöde är det utrymme som den rörliga vätskan upptar per tidsenhet. De är sammanlänkade genom densitet, men de är inte av samma kvantitet.
Vad är formeln mellan massflöde och volymflöde?
Massflödeshastighet=volymflöde × densitet, eller volymflöde=massflöde ÷ densitet. Formeln är tillförlitlig när densiteten är känd och stabil.
Vilket är bättre, massflöde eller volymflöde?
Varken är allmänt sett bättre. Massflöde vinner när du behöver den faktiska mängden material - gaser, ånga, bränsle, dosering eller materialbalans. Volymflöde vinner för stabil-vätskekapacitet, kylning, HVAC och dimensionering av rör eller pump.
Varför är massflöde ofta att föredra för gaser?
Gasdensiteten skiftar med temperatur och tryck, så en fast volym kan innehålla mycket olika mängder material. Massflöde mäter den faktiska kvantiteten direkt.
Kan en volymetrisk flödesmätare beräkna massflöde?
Ja, med densitet - och för gas och ånga, med temperatur- och tryckkompensation också. Noggrannheten hos den beräknade massan beror på var och en av dessa ingångar.
SCFM vs ACFM: vad är skillnaden?
ACFM är volym vid faktiska driftsförhållanden; SCFM är samma flöde normaliserat till en referenstemperatur och referenstryck. Samma gas, olika nummer - bekräfta alltid referensen innan du jämför.
Är Nm³/h detsamma som m³/h?
Nej. Nm³/h är normaliserad till referensförhållanden, medan faktiska m³/h är vid driftförhållanden. För vätskor är skillnaden liten; för gaser är det betydande.
Är en ultraljudsflödesmätare en mass- eller volymmätare?
De flesta ultraljudsmätare mäter hastighet och rapporterar volymflöde; de rapporterar massa endast om densitet tillhandahålls. För en djupare jämförelse med magnetmätare, seultraljud vs elektromagnetiska flödesmätare.
Är en Coriolis flödesmätare en massflödesmätare?
Ja. En Coriolismätare mäter massa direkt, och de flesta modeller ger även densitet, temperatur och beräknat volymetriskt flöde.
Jag har bara volym, tryck och temperatur - kan jag få massflöde?
För en gas, ja: densiteten kommer från gaslagen (med sammansättning), så du kan härleda massflöde. Resultatet beräknas, så det ärver exaktheten hos dessa indata.
Att välja rätt flödesmätare: Snabb sammanfattning
Ta av den ochmassflöde vs volymflödeär en fråga om vad du måste veta. Behöver du den faktiska mängden material - för förbränning, dosering, energi eller fakturering? Mät massa eller kompensera en volymavläsning med densitet. Behöver du genomströmning, kapacitet eller dimensionering av pump och rör på en stabil vätska? Det räcker oftast med volymflöde. De dyra misstagen händer när en komprimerbar vätska mäts i volym som om det vore vatten.
Innan du förbinder dig, fäst vätskan, driftsförhållanden, densitetsbeteende, noggrannhetsmål, rördata, installationsmetod och utsignal. Med de definierade,vårt flödesmätningsteamkan matcha applikationen med rätt teknik.
